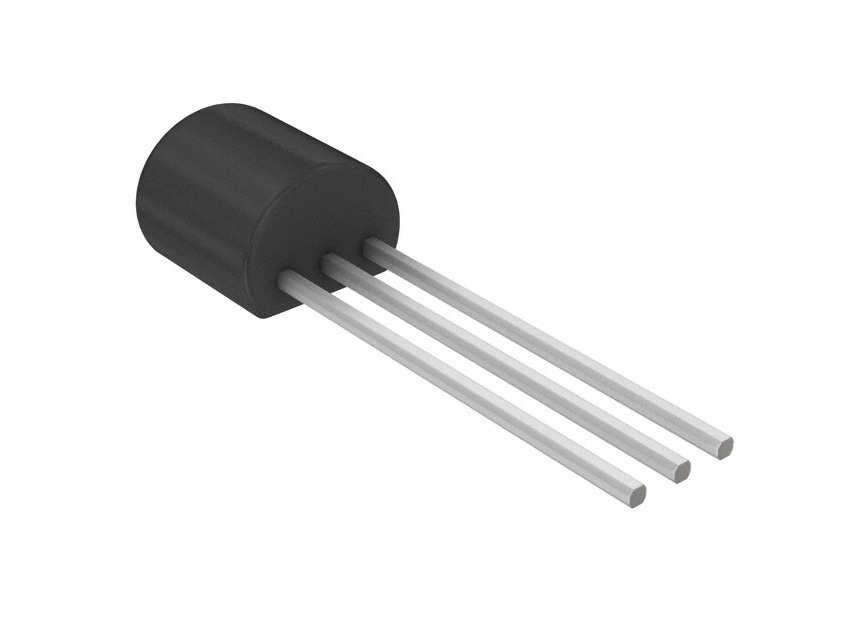

2N5551 Transistor Objašnjen, Tehničke specifikacije, Primjene i Vodič za dizajn kruga

2N5551 je visokovoltny NPN tranzistor široko korišten u analognoj amplifikaciji, prekidačkom radu, promjeni razina i malim signalnim primjenama visokog napona gdje je stres napona često veći problem od potražnje struje. Njegova veća sposobnost napona kolektora-emiter, stabilno malo-signalno ponašanje i praktičan TO-92 paket čine ga korisnim u krugovima izloženim skokovima prilikom prebacivanja, induktivnim povratnim udarima, početnim skokovima i drugim električnim stresovima u stvarnom svijetu koje tranzistori s nižim naponom možda neće moći pouzdano podnijeti. Ovaj članak objašnjava praktično djelovanje 2N5551, njegove ključne električne karakteristike, konfiguraciju pinova, analogne i prekidačke primjene, termalne i pouzdanosne aspekte, te kako se uspoređuje s uobičajenim alternativama poput 2N2222 i BC547 u stvarnim uvjetima kruga.

Katalog

Što je 2N5551 tranzistor

2N5551 je visokovoltny, niskopotrošni NPN bipolaran tranzistor (BJT) koji se često bira kada dizajn mora podnijeti povišen stres napona dok traži umjerenu struju. U svakodnevnom radu dizajna, ta „visoka napetost, umjerena struja“ kombinacija manje se doima kao luksuzna značajka, a više kao miran, pragmatičan način izbjegavanja iznenađenja tijekom pokretanja.

Tipične specifikacije obično izgledaju ovako:

• Napon proboja između kolektora i emitera, VCEO: oko 160 V

• Kolektorska struja, IC (apsolutni limit): do oko 600 mA

Ova mješavina specifikacija stavlja ga u kategoriju „malo opterećenje, visok napon“, gdje mnogi tranzistori male signalne struje ne neuspijevaju jer ne mogu provući struju, nego zato što njihova ocjena napona ostavlja malo prostora za stvarno ponašanje hardvera.

Uobičajeni razlozi za korištenje 2N5551 su njegova veća naponska sposobnost u jednostavnom TO-92 paketu, umjesto vrlo velike brzine ili pojačanja. Taj izbor paketa ima svakodnevnu, pomalo nezamjetnu prednost: obično se lako uklapa u postojeće otiske s minimalnim mehaničkim prepravkom, a općenito se dobro ponaša pri ručnoj lemljenju, prepravci i brzoj prototipizaciji. Kada se otklanjaju problemi u krugu koji „treba biti u redu na papiru“ ali nije, može biti umirujuće zamijeniti dio s više prostora za preopterećenje napona i vidjeti kako intermitentni problemi nestaju.

U situacijama popravka i nadogradnje, dizajneri često dolaze do 2N5551 nakon što su primijetili da su uređaji s nižim naponom (često dijelovi od 40–60 V) pokazivali ponašanje koje je teško opravdati samo iz sheme, povremeno curenje, rani proboj ili kvarove koji se javljaju samo nakon ponovnog cikliranja napajanja. Ti se problemi često vraćaju operativnim uvjetima koje shema ne prikazuje jasno, posebno kratkim, visokou energetskim događajima umjesto stabilnog DC napona.

Gledajući iz perspektive funkcije kruga, 2N5551 se pojavljuje u ulogama gdje je stres napona „u isključenom stanju“ ograničenje koje oblikuje dizajn. Rutinski se koristi na mjestima gdje želite kontrolirano ponašanje dok je kolektor na visokom potencijalu, iako su struje signala male.

Uobičajene primjene uključuju:

• Faze pojačanja malih signala

• Mreže za promjenu razine

• Prekidačke funkcije gdje isključen VCE dominira stresom

• Visokonaponsko sučelje za prevođenje ili senzibilizaciju povišenih razina u niže naponske analognedomena ili logičke domene

Iskustva na klupi obično jačaju nelagodnu istinu: mnogi događaji proboja uzrokovani su manje nominalnim naponom napajanja, a više kratkim transientima. Krug može sigurno sjediti ispod 160 V u stabilnom stanju, ali i dalje doživljava trenutne skokove koji premašuju VCE tranzistora tijekom normalnog rukovanja.

Česti izvori transienta uključuju:

• Uključivanja i isključivanja opterećenja

• Induktivni povratni udar

• Spojna točka za vruće uključivanje ili isključivanje

• Pl floating čvorovi koji se javljaju zbog neželjenih L i C

• Porasti vezani uz liniju i nagli porasti pri pokretanju

Upotreba 2N5551 često je jednostavan način smanjenja anksioznosti oko ovih trenutaka, sve dok je ostatak kruga uređen tako da tranzistor nije jedina prepreka između čvora i prolazne energije.

O brzini: prijelazna frekvencija 2N5551 (fT) obično je oko 100 MHz, što ga čini udobnim za audio, instrumentaciju malih signala i neke osnovne RF prednje zadatke. U praksi, međutim, visoka frekvencija rijetko pripada samo tranzistoru. Kada naponi porastu i fizička uređenja postanu stvarna, parazitne komponente često preuzimaju priču.

Faktori koji obično dominiraju ponašanjem pri visokim frekvencijama ili stabilnošću uključuju:

• Parazitske kapacitance (kapacitance uređaja plus neželjeni kapacitet na ploči)

• Duljina ožičenja i površina petlje

• Razine impedancije oko uređaja

• Millerov efekt u konfiguracijama visokog naponskog pojačanja

• Neželjenog povezivanja s visoko oscilirajućih čvorova u osjetljive ulaze

U fazama visokog naponskog pojačanja, provjereni pristup je izbjegavanje puštanja čvora kolektora da lebdi na iznimno visokoj impedanciji bez razmišljanja o tome što će oscilacija napona učiniti kroz kapacitance. Kada kolektor mijenja desetine do stotine volti, čak i mali kapaciteti mogu proizvesti "feedthrough" koji se čini nerazmjernim, a ishod može biti frustrirajući: neočekivano smanjenje propusnosti, marginalna stabilnost ili misteriozna oscilacija koja se pojavljuje samo u određenim izradama.

Rukovanje strujom zaslužuje ozbiljno čitanje. Broj do 600 mA najbolje je tretirati kao vanjsku granicu, a ne kao ugodnu radnu točku. U većini visokovoltnog malog signala koristi se 2N5551 s puno nižom strujom kolektora kako bi se održala disipacija pod kontrolom, ograničila samogrijanje i izbjeglo odgađanje pojačanja koje može učiniti krug temperamentnim uz promjene temperature ili razlike u dobavljačima. Postoji posebna olakšica koja dolazi od konzervativnog biasiranja: krug se obično ponaša na isti način u ponedjeljak ujutro kao i na klupi kasno u petak.

Zajednički odabiri upravljanja stresom u pravim dizajnima uključuju:

• Konzervativne bias struje za ograničavanje disipacije snage

• Otpori baze za kontrolu vožnje i sprječavanje preopterećenja tijekom prolaznog razdoblja

• Otpori kolektora dimenzionirani s obzirom na prolaznu energiju, a ne samo na DC struju

• Stezaljke ili snubberi za oblikovanje induktivnih ili s promjenama povezanih vrhova

Te nadopune nisu o izgradnji na prekomjernoj razini; riječ je o priznavanju koliko često staze prebacivanja i abnormalni događaji, a ne matematički izračun u stanju stalnosti, odlučuju da li se krug osjeća robusno.

Praktičan način razmišljanja o 2N5551 je kao o višem naponu građevinskom bloku, a ne jačoj verziji generičkog malog signala tranzistora. Pruža marginu proboja, ali ne briše čarobno potrebu za upravljanjem putanjama napona i struje tijekom prebacivanja, pokretanja, kvarova i korisničkih interakcija. Dizajni koji tretiraju naponski rejting kao slobodan prostor, a ne kao dopuštenje za rad u blizini ruba, obično su oni koji zadržavaju svoju smirenost tijekom ponovljenih ciklusa napajanja, promjena kabela i sporog pomicanja koje se javlja s starijim komponentama i stvarnim okruženjima.

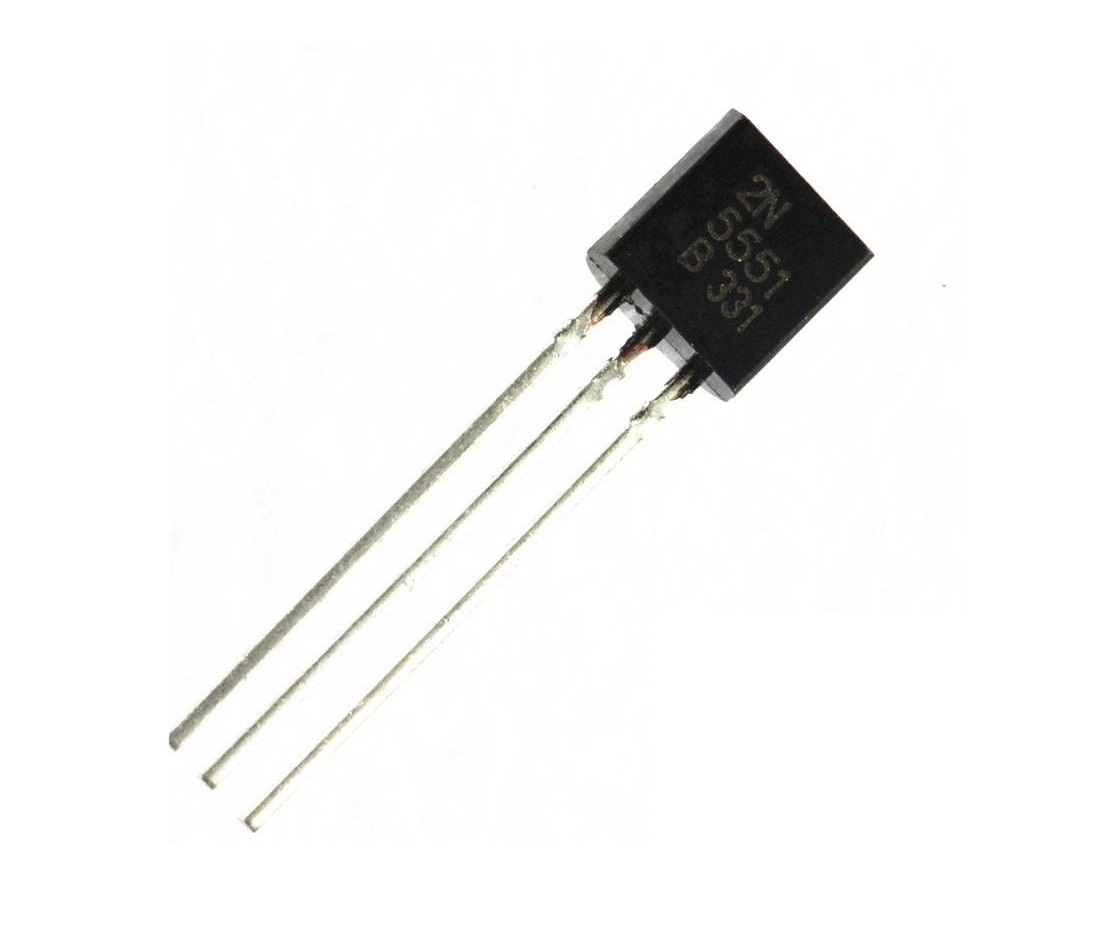

2N5551 Električne specifikacije i dizajnerska razmatranja

2N5551 obično zarađuje svoje mjesto u situacijama gdje se očekuje da će mali signal NPN biti izložen relativno visokom naponu, a pritom ostati smiren i ponovljiv u svakodnevnom radu. Uređaj se često preferira u krugovima s neizvjesnim uvjetima kao što su odspajanja kabela, induktivno ožičenje ili problemi s napajanjem jer povećani napon osigurava dodatnu zaštitu tijekom kratkih i teško uhvatljivih događaja.

Njegovi glavni ograničenja napona obično se tumače na sljedeći način:

• VCE(max): ~160 V

• VCB(max): ~180 V

Ocjene napona: Gdje se dodatna sloboda pojavljuje

U mnogim krugovima, kolektorski napon je dobro ponašan u stanju stalnosti, a zatim se kratko loše ponaša tijekom prijelaza. Tamo se viša tolerancija napona 2N5551 praktično primjećuje, ne kao dozvola za rad blizu ruba, nego kao zaštitna barijera protiv događaja koji se pojavljuju jedanput, a zatim nestaju kada pokušate ponovo mjeriti.

Uobičajeni kolektor viši je od očekivanog u slučajevima:

• Početni overshoot

• Isključenja opterećenja

• Induktivni povratni udar

• Brzi dV/dt čvorovi koji trenutačno premašuju napon kolektora u stacionarnom stanju

Dizajni koji pouzdanije preživljavaju ove događaje obično tretiraju lavinski proboj kao stanje kvarova, a ne kao rutinsku operativnu regiju. Iako transistor može podnijeti povremene lavinske uvjete, često je poželjna kontrolirana putanja za energiju jer smanjuje učinak varijacija dijelova i promjena temperature.

Uobičajene putanje stezanja koje se koriste za ograničavanje ovih događaja:

• Dioda koja stegne na opskrbnu vod

• RC snubber

• TVS (posebno kada energija udarca nije trivijalna)

Kolektorska struja: Broj koji privlači ljude (i zašto SOA pobjeđuje)

Često ćete vidjeti da se kolektorska struja citira oko 600 mA, a lako je to shvatiti kao široku dopuštenicu. U praksi, ljudi koji su se opeklili s tim radili su neko vrijeme i obično tumače IC ocjene opreznije, jer se sigurno radno područje (SOA) brzo kompresira kako VCE raste.

Jednostavna provjera razuma koja često mijenja odluke je odnos snage:

P ≈ VCE × IC

Ta jedna množenja hvata uobičajeno iznenađenje: mala struja pri visokom naponu može još uvijek smjestiti uređaj u područje disipacije koje zagrijava TO-92 čip brže nego što biste očekivali. Mnogi dizajni drže kontinuiranu struju znatno ispod glavnog broja, ne zato što transistor ne može kratko provoditi veću struju, nego zato što ponavljajuće zagrijavanje i hlađenje mogu starenje uređaja na načine koji se ne najavljuju odmah.

Praktične brige o pouzdanosti koje podržavaju konzervativan dizajn:

• Ponovljeni toplinski ciklusi (postupni pomak tijekom vremena)

• Lokalizirane vruće točke unutar čipa (nije očito iz vanjske temperature)

Disipacija snage: TO-92 stvarnost u stvarnim sklopovima

Uobičajena slobodno-zračna disipacija za TO-92 2N5551 često se navodi oko 625 mW, a u stvarnim konstrukcijama ova granica postaje ona koja tiho diktira što je ugodno naspram onoga što je samo funkcionalno tijekom kratkog testa na klupi.

Jednostavna praktična provjera korištena u dizajnu:

Provjera najslabije disipacije

• Koristite najviši mogući VCE

• Koristite najvišu kontinuiranu IC

• Usporedite rezultantnu disipaciju s onim što TO-92 može realno odbaciti na očekivanoj temperaturi okoline

Čak i blaga povećanja temperature okoline, uz gusto pobložen PCB, mogu smanjiti dopuštenu disipaciju dovoljno da promijene dugorošno ponašanje. Površinska temperatura sama po sebi nije pouzdana mjera jer unutarnja temperatura spojnice može biti mnogo veća, posebno nakon što je kućište zatvoreno nekoliko sati i toplina se potpuno nakupila.

Uobičajeni faktor gradnje koji smanjuje marginu toplinske udobnosti:

• Topli zrak unutar kućišta s slabim protokom zraka

• Gusto postavljanje komponenti koje lokalno zarobljava toplinu

• Ograničena površina bakra za širenje topline kroz vodove

Frekvencijsko ponašanje: fT pomaže, ali ne obećava dobitak gdje ga želite

fT blizu 100 MHz pokazuje da uređaj može osigurati dobitak u aplikacijama gornje audio i niskog RF, ali fT sam po sebi ne jamči performanse propusnosti. Stvarno AC ponašanje ovisi o uvjetima bias-a i okolnoj impedanciji. Performanse mogu značajno varirati između različitih uvjeta kruga.

Glavni doprinosi koji oblikuju stvarne AC performanse:

• Struja bias-a (postavlja transkonduktancu)

• Impedancija opterećenja kolektora

• Parazitske kapacitivnosti (Cbe i Cbc)

Korištenje pojačala napona: Zašto Cbc često postaje ograničenje

U zajedničkim-emiter pojačalima napona, kapacitivnost kolektor-osnova je često parametar koji određuje praktičnu propusnost jer se množiti s dobitkom (Millerov učinak). Rezultat je učinkovito veća ulazna kapacitivnost, što može suziti propusnost i učiniti stepenicu osjetljivijom na izvornu impedanciju.

Korištenje prebacivanja: Zašto ponašanje zasićenja često dominira vremenom

U prebacivanju uloge, brzina isključenja često manje ovisi o fT, a više o pohranjenom naboju kada je uređaj vođen u zasićenje. Ako baza ne uklanja taj naboj brzo, rubovi se omekšavaju, gubici pri prebacivanju rastu, a tajming postaje nestabilan na način koji može biti iritantan za otklanjanje grešaka.

Upravljanje stresom: Predvidljiviji način razmišljanja od “maksimalnih ocjena”

Mnoga dugovječna rješenja dolaze iz namjernog upravljanja kategorijama stresa, umjesto fiksiranja na apsolutne maksimalne brojke. Pouzdanost u terenu često ovisi o stabilnom ponašanju pod ekstremnim uvjetima, jer se dosljedna operacija smatra pouzdanim učinkom.

Kategorije stresa koje se obično prate tijekom pregleda dizajna:

• Električni stres (naponski skičevi, trajna ili ponovljena izloženost lavini)

• Termalni stres (temperatura spoja, temperaturno cikliranje)

• Dinamički stres (brzi rubovi uzrokuju preopterećenje putem strujnog induktiviteta/kapaciteta)

Kada se ti stresovi drže pod kontrolom, 2N5551 obično se ponaša dosljedno, predvidljivo tijekom dugog vijeka trajanja.

Faktori pakiranja i mehanike koji utječu na dizajn (prepisano)

2N5551 se široko prodaje u TO-92 pakiranju s tri vodilice u liniji, ali redoslijed pinova nije savršeno univerzalan među dobavljačima i obiteljima dijelova. Ljudi koji redovito sastavljaju ili popravljaju hardver obično su strogi prema ovoj točki, jer neusklađenost u pinu može prokockati sate i još uvijek izgledati gotovo ispravno na stolu.

Varijabilnost pinova: Mala pojedinost koja uzrokuje prekomjernu konfuziju

Praktični radni postupak koji izbjegava izbjegive pogreške:

• Potvrdite pinout s podatkovnog lista za određenog proizvođača

• Potvrdite fizičku orijentaciju prije lemljenja

• Budite posebno oprezni prilikom zamjene sličnog tranzistora

Kada je pinout pogrešan, krugovi mogu djelomično funkcionirati zbog namjerne provodljivosti spojeva, što može biti zavaravajuće tijekom otklanjanja grešaka i može potaknuti ponovnu cikličnu napajanje koja dodaje još stresa.

TO-92 Mehanika: Udobnost izolacije nasuprot termalnim ograničenjima

Plastično tijelo je električno izolirajuće, što pojednostavljuje gusto rasporede i smanjuje slučajne prelamanja. Odnos cijene i učinka je termalna učinkovitost: većina topline izlazi preko vodilica u PCB bakar, a zatim u okolni zrak. To čini izbore rasporeda bitnima na načine koje je lako podcijeniti dok jedinica ne bude napajena sat vremena i temperatura ne dosegne ravnotežu.

Detalji rasporeda i sastava koji mjere utjecaj na kontinuiranu disipaciju:

• Duljina i oblik vodilica (kraće vodilice smanjuju parazitsku induktivnost i poboljšavaju termalnu provodljivost u PCB)

• Bakarna površina povezana s vrućim čvorom (često kolektor, ovisno o topologiji) kako bi se umjereno širila toplina

• Blizina komponenti (obližnji vrući otpornici/regulatori mogu podići lokalnu temperaturu oko pakiranja)

Navika sastavljanja: Trebajte TO-92 kao hardver osjetljiv na orijentaciju, a ne samo kao simbol

Praktična navika koja poboljšava rezultate nakon prvog pokušaja je tretirati postavljanje TO-92 kao mehaničko ograničenje koje zaslužuje disciplinu procesa. Dosljedna usklađenost ravne strane, jasno označavanje otiska i brza provjera redoslijeda vodilica tijekom sastavljanja obično smanjuju preinake, a također smanjuju vjerojatnost slučajnog preopterećenja uzrokovanog pogrešnom vezom bias mreže.

Temperaturno ponašanje i performanse pri visokim frekvencijama / brzi rubovi

Tipični raspon rada/spremanja spoja je otprilike -55°C do +150°C, a nekoliko parametara neprestano se mijenja s temperaturom. Sheme bias-a koje se automatski stabiliziraju s promjenom uvjeta često su poželjne jer održavaju dosljednije performanse preko različitih jedinica i promjena temperature.

Temperaturno pomicanje: Što se pomiče i gdje najviše boli

Tipično ponašanje vođeno temperaturom oko kojeg inženjeri planiraju:

• VBE se smanjuje otprilike 2 mV/°C kako temperatura raste

• Struje curenja rastu s temperaturom

• Pojačanje struje (β) može se mijenjati s temperaturom i radnom točkom

Ova pomicanja postaju uočljivija u bias mrežama koje se oslanjaju na fiksne napone baze ili visoke otpornike, gdje mala električna promjena može dovesti do neugodno velikih promjena struje kolektora.

Pristranost za samopravu: Degeneracija emitera kao stabilizirajući utjecaj

Uobičajena tehnika stabilizacije je degeneracija emitera (otpornik na emiteru). Kako se struja povećava, napon emitera također se povećava, što smanjuje VBE i ponovo smanjuje struju. Ovaj pristup poboljšava dosljednost između uređaja i također može poboljšati analognu linearity.

Dizajnerske preferencije koje poboljšavaju dosljednost preko temperature:

• Koristite otpornike na emiteru kako biste uveli negativnu povratnu spregu

• Smanjite ovisnost o β kada je dosljedno pristranost cilj, budući da β široko varira među uređajima i radnim točkama

Granice visoke frekvencije / brzi rubovi: Dva dominantna mehanizma

Millerov efekt iz Cbc

Kapacitivnost između kolektora i baznog terminala povezuje kretanje izlaznog napona natrag u ulaz. U pojačalu s zajedničkim emiterom, ova kapacitivnost se multiplicira s pojačanjem i pokazuje se kao veća efektivna ulazna kapacitivnost, smanjujući propusnost i omekšavajući rubove.

Uobičajene strategije ublažavanja koje se koriste u praksi:

• Smanjite kolektorsku impedanciju kako biste smanjili Millerov efekt pojačanja

• Dodajte malu kompenzacijski kondenzator namjerno kako biste kontrolirali dominantni pol

• Koristite emiter follower i/ili kaskadni pojačavač kada su potrebni i propusnost i izmjena napona

Skladištenje zasićenja nabojem

Voženje tranzistora snažno u zasićenje pohranjuje višak naboja u bazi, a taj naboj mora biti uklonjen prije nego što je brzi isključivanje moguće. Kada se ne ukloni brzo, vrijeme pada se produžava, a gubitak pri prebacivanju se povećava, često na način koji se čini nesrazmjernim jednostavnosti sheme.

Tehnike koje se obično koriste za izbjegavanje sporog isključivanja:

• Odaberite vrijednosti otpornika bazi za dovoljnu struju koristeći kontroliranu prisilnu betu (često ~10–20, ovisno o ciljevima brzine i margine)

• Dodajte Bakerovu steznu mrežu (mreža dioda) kako biste ograničili dubinu zasićenja i smanjili pohranjeni naboj

• Osigurajte put za pražnjenje između baze i emitera (aranžman otpornika/diode) kako biste aktivno izvukli naboj tijekom isključivanja, posebno kada vozač može ići u visoku impedanciju

Namjera dizajna: Odluka o linijskom naspram sklopu ranije i odgovarajuće upravljanje

Način razmišljanja koji spriječava razočaravajuće rezultate brzine je da se rano odluči hoće li se uređaj koristiti kao linearno pojačalo ili kao prekidač, a zatim ga pristraniti i voziti kako bi odgovarao toj namjeri. Mnogi frustrirajući rezultati dolaze iz miješanja očekivanja, guranjem faze u duboko zasićenje dok također očekuju oštre, RF-slične rubove kolektora. Održavanje namjenske operativne regije (linearno za vjernost, nezasićeno ili slabo zasićeno za brzinu) obično daje ponašanje koje se čini bržim i predvidljivijim tijekom validacije.

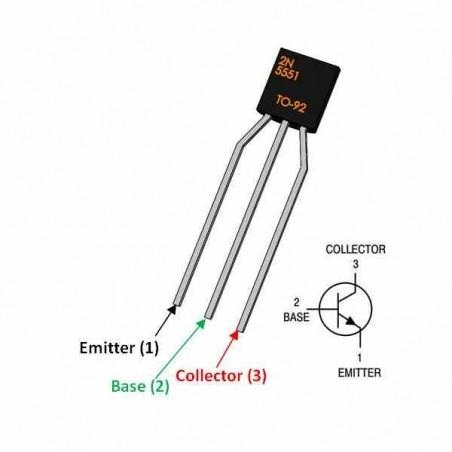

Pin konfiguracija i funkcije terminala 2N5551

2N5551 ima tri terminala, emiter, bazu i kolektor, a krug se ponaša predvidivo samo kada su ti terminali dodijeljeni ispravnim čvorovima. Zamjena vodiča rijetko je trenutak "oops koji jedva ima značaj"; može pomaknuti uređaj u nepredviđenu operativnu regiju, iskriviti izvorni proračun pristranosti i povećati curenje na načine koji su laki za propustiti tijekom brze provjere na klupi. U fazama viših napona, ista greška također može usmjeriti tranzistor prema mehanizmima loma koji ga oslabljuju mnogo prije nego što proizvede očitu, čistu kvar.

Simptomi se često pojavljuju normalno, što može otežati dijagnosticiranje problema. Izrada koja izgleda kao da pati od misteriozne nestabilnosti ili čudnog pomaka pristranosti često se vraća nečemu bolno običnom: pretpostavljeni TO‑92 crtež u nečijim bilješkama ne odgovara stvarnom dijelu koji je na raspolaganju, ili mješoviti lot uključuje drugačiji redoslijed vodiča.

Električne uloge svakog vodiča

Emiter

U mnogim NPN fazama, emiter se često nalazi blizu lokalne reference (često uz uzemljenje u konfiguraciji niske strane), a to postavljanje oblikuje način na koji cijela faza razmišlja. Električno, tranzistor reagira na VBE i struju emitera; napon baze sam po sebi nije kvantitet koji održava dosljedno ponašanje.

Otpornik emitera je uobičajen način da se kolektonska struja učini manje osjetljivom na širenje dobitka između jedinica i temperaturne driftnja. Kako struja raste, napon emitera raste s njom, VBE se učinkovito smanjuje, a faza se prirodno povlači, neprivlačna ali vrlo učinkovita lokalna povratna sprega koja sprječava klizanje u neugodna područja.

Također postoji praktična lekcija koja se pojavljuje nakon dovoljno prototipa: mali emiterski otpornik često razdvaja radove samo s lijepim tranzistorom s vrha torbe od radova širom koluta, ambijentalnih oscilacija i starenja. Ta dosljednost obično se osjeća kao olakšanje tijekom pokretanja, jer smanjuje potrebu za stalnim zamjenjivanjem dijelova dok se krug ne prestane ponašati kapriciozno.

Osnova

Osnova je kontrolna terminacija, ali se ponaša kao ulaz vođen strujom s ograničenjima, a ne kao dugme koje postavlja kolektorsku struju s savršeno ponovljivim rezultatima. U okruženju naprijed-aktivne operacije, kolektorska struja otprilike prati IC ≈ β × IB, no β se mijenja s razinom kolektorske struje, temperaturom spojnice i razlikama u procesima među dobavljačima, pa čak i među serijama.

Kada shema pristranosti "postavlja" struju oslanjajući se na fiksnu β pretpostavku, krug se obično seli s temperaturom, preklapa ranije nego što se očekuje, ili se osjeća nedosljedno od jedne gradnje do druge. Mirniji, ponovljiviji pristup je postaviti pristranost tako da otpornici i degeneracija emitera dominiraju radnom točkom, ostavljajući β kao sekundarni detalj umjesto temelja.

Ovaj način razmišljanja često čini simulacije i hardver boljim podudaranjem. Također smanjuje potrebu za ponovnim zamjenjivanjem tranzistora dok krug ne počne ispravno raditi.

Kolektor

Kolektor obično povezuje s opterećenjem ili kolektorskim otpornikom, i to je čvor koji doživljava najveće naponske oscilacije. S 2N5551, to je važno jer se često bira za rad s višim naponom u malim signalima, gdje je kolektor više izložen VCE stresu i iznenadnim promjenama.

U stvarnim sklopovima, čvor kolektora također je mjesto gdje se pojavljuju overshoot i ringing kad induktivnost ožičenja, stvarna opterećenja i rubovi prebacivanja dođu u igru. To je jedan od razloga zašto dizajn može izgledati potpuno u redu na urednom radnom stolu, ali starjeti loše ili povremeno ne uspijevati na terenu; ti dodatni vrhunaci se ne pojavljuju uvijek u idealiziranim testovima, ali kolektor se i dalje mora podnijeti.

Kako potvrditi identitet pinova prije gradnje (brzo, sigurno, ponovljivo)

Ne oslanjajte se na generički TO-92 dijagram pinova

S ravnim dijelom TO-92 pakiranja okrenutim prema vama, mnoge verzije 2N5551 predstavljaju se kao E–B–C s lijeva na desno, ali taj obrazac nije nešto na što se možete sigurno osloniti kod svih dobavljača, izvora pakiranja ili revizija oznaka. Pouzdan referent je tehnička dokumentacija za specifičnog dobavljača i redoslijed pinova vezan uz taj dobavljačev crtež pakiranja.

Ovo se može osjećati kao dosadan papirnati posao dok ne proživite alternativu: sate prerade jer krug gotovo radi, plus trajna briga da je tranzistor bio djelomično opterećen tijekom neuspješnih pokušaja i sada je tiha odgovornost.

Identifikacija u diodnom modu multimetra (prvo baza, zatim orijentacija)

Brza metoda provjere koristi multimetar u diodnom modu.

Koraci (držani namjerno mehanički kako bi ih bilo lako ponoviti na prenapučenom stolu):

• Identificirajte bazu: pronađite pin koji pokazuje diodni pad prema svakom od druga dva pina kada je pozitivni vod metra na kandidatu za bazu (tipično za NPN).

• Razlikujte emiter i kolektor: koristite mjerač/tester komponenti s hFE ili načinom testa tranzistora, ako je dostupan, ili usporedite ponašanje u jednostavnom uređaju s poznatom baznom strujom i promatrajte koja veza proizvodi jaču provodljivost i čišću zasićenost.

Korak s bazom obično je jasan jer samo jedan vod tipično unaprijed pristranjen prema oba druga voda u očekivanom smjeru. Razlikovanje emitera i kolektora je suptilnije jer obje spojnice liče na diode pri niskim testnim strujama, što je upravo razlog zašto posvećen način testiranja, ili mala naprava kojoj vjerujete, može uštedjeti vrijeme i preispitivanje.

Ova navika provjere prije lemljenja popularna je u laboratorijima s razlogom: hvata mješane serije, ponovno označene dijelove i pogreške u otiscima na vrijeme, kada je ispravak problema gotovo bez napora.

Zašto pogrešna identifikacija može djelovati

Pogrešno identificirani tranzistor može još uvijek provoditi pri niskoj struji jer se obrnuta aktivnost i putevi curenja mogu ponašati poput slabe amplifikacije. Ta iluzija čini grešku emocionalno iritirajućom: brza provjera niskog napona može proći, dajući lažni osjećaj zatvorenosti.

Kako se napon napajanja i oscilacija signala povećavaju, isti krug može postati bučan, nestabilan ili pod stresom, a faza "praktično radi" može se tiho pretvoriti u početnu točku za latentna oštećenja.

Načini neispravnosti i problemi s performansama uzrokovani greškama u pinoutu

Zamjena baze i kolektora: obrnuto aktivno ponašanje i pristranost koja se ne miruje

Ako su baza i kolektor zamijenjeni, uređaj može raditi u obrnuto aktivnom načinu s znatno smanjenim pojačanjem. Stupanj može i dalje prolaziti signal, što može zavarati tijekom otklanjanja poteškoća, no točke bias-a obično se pomiču, distorzija raste i ponašanje saturacije postaje teže predvidivo.

Uobičajeni downstream učinak je povećana disipacija: okolni krug može jače usmjeriti tranzistor kako bi nadoknadio nedostajuće pojačanje, podižući temperaturu spojnice i dalje udaljivši parametre od onoga što je dizajn pretpostavio.

Obrnuta zamjena emiter-kolektor: tanja margina proboja i veće curenje

Ako su emiter i kolektor zamijenjeni, margina proboja obično se smanjuje, a curenje često raste. U visokonaponskim dizajnima to postaje posebno neugodno, jer je struktura na strani kolektora obično projektirana da podnosi veći obrnuti bias nego na strani emitera.

Praktični rezultat je da se napon koji je na papiru izgledao ugodno može ponašati krhko u hardveru, posebno kada su prisutni transijentni naponi i okruženje je manje oprostivo od kontroliranog okvira.

Naprezanje uslijed prebacivanja: neočekivana lavina i odgođeno, teško objašnjivo pogoršanje

U aplikacijama prebacivanja, pogrešan pinout može gurnuti tranzistor u nepredviđenu lavinu tijekom isključivanja, ili tijekom događaja povratnog indukcije. Dijelovi mogu preživjeti rane testove i dalje akumulirati štetu, kasnije se očitujući kao veće curenje, više šuma, smanjeno pojačanje ili neuredni pragovi prebacivanja.

Ovo odgođeno ponašanje neuspjeha jedan je od razloga zašto je konzervativna zaštita od transijenata poželjnija umjesto da se pretpostavlja da će silikon nastaviti normalno raditi:

Uobičajene protumjere uključuju snubere, stezaljke i odgovarajuće projektirane baze napajanja.

Praktični dizajnerski stav: tretirati pinout kao ograničenje usmjereno na pouzdanost

Ispravnost pinout-a nije samo o tome da signal prođe prvog dana. Također se radi o očuvanju naponske margine, održavanju tranzistora u radnom području koje je mreža bias-a očekivala i izbjegavanju mehanizama naprezanja koji se ne oglašavaju odmah.

Kada se redoslijed vodi tretira kao dizajnersko ograničenje koje se provjerava na dva načina, pomoću tehničkog lista dobavljača i brzih mjerenja, nagrada je dosadna u najboljem smislu: prototipovi, proizvodne jedinice i dugoročno ponašanje obično se podudaraju, a krug prestaje iznenađivati neugodnim iznenađenjima nakon što napusti radnu stanicu.

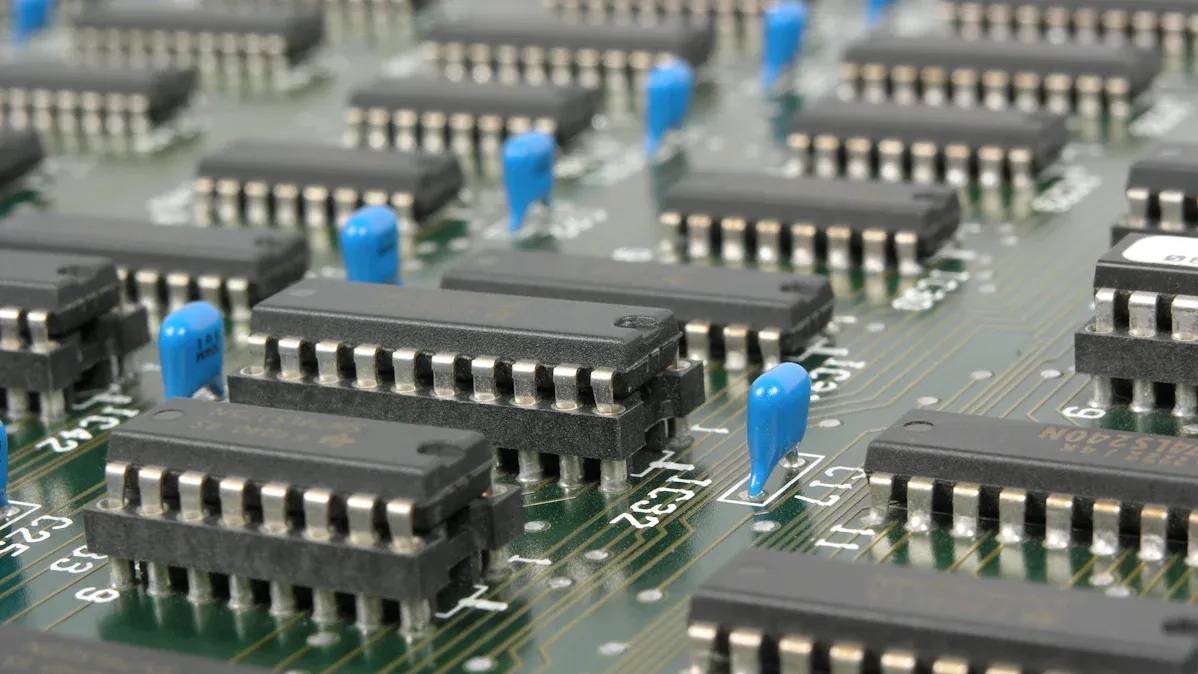

Uobičajene 2N5551 aplikacije u analognim i prebacivim krugovima

2N5551 se obično najudobnije osjeća u krugovima gdje naponska marginacija i ponovljivo ponašanje nadmašuju privlačnost visokog vršnog strujanja, ekstremno brzih rubova ili proganjanja posljednjih nekoliko RF pojačanja. Često se uklapa u timove koji preferiraju sastavljanje s prorezima, dijelove koje možete lako sondirati i otklanjanje grešaka koje se ne pretvara u posao pogađanja. Na višim naponskim razinama, obično se ponaša s manje dramatičnosti od malih signalnih BJT-a s nižim naponom, koji vas inače mogu gurnuti prema dodatnim stezaljkama, dodatnim zaštitnim dijelovima ili "zašto je ovaj neuspjeo, a druga tri nisu?" postmortemima.

Povećanje malih signala (audio, senzori, prednji dijelovi)

U stupnjevima pojačala malih signala, 2N5551 odgovara blokovima pojačanja napona zajedničkog emitera koji trebaju tolerirati veći kolektor-emiter napon bez života na rubu. Praktičan način razmišljanja o bias-u je odabrati područje struje kolektora koje održava transkonduktans dosljednim, budući da gm ≈ IC/VT. Kada gm dospije u stabilan, predvidljiv raspon, pojačanje, ponašanje prema ulazu i temperaturna drift obično izgledaju ujednačenije iz jedinice u jedinicu, posebno kada se očekuje da će krug kasnije biti obnovljen, servisiran na terenu ili uspoređivan s više ploča.

β nije obećanje; može se jako kretati (često u rasponu od ~80–250 ovisno o seriji, IC-u i temperaturi). Zbog te rasprostranjenosti, sheme bias-a obično bolje stare kada je radna točka postavljena većinom omjera otpornika i otpornik emitera, umjesto da se oslanjaju na β kao da je to fiksna kontrola.

Praktična stvarnost na razini klupe je da mreža prednapona koja izgleda čvrsto u jednom prototipu može lutati među malom serijom uređaja osim ako degeneracija emitera zapravo ne obavlja svoj dio posla. Dizajni namijenjeni ponavljanju obično nagrađuju ovaj konzervativni stil: DC točka se nalazi gdje ste očekivali, a vaše vrijeme otklanjanja problema ostaje usredotočeno na sklop nego na rulet s tranzistorima.

Degeneracija emitera obično donosi nekoliko svakodnevnih prednosti koje se pojavljuju u mjerenjima i u testovima slušanja:

Poboljšanje lineariteta; smanjenje harmonijske distorzije; smanjena DC osjetljivost na varijacije uređaja; termalna samokorekcija putem rasta VE smanjujući VBE potisak dok IC raste.

Ta termalna svojstva su važna u običnim kućištima gdje se toplina akumulira s vremenom, ili gdje se tranzistor nalazi blizu toplijih dijelova (regulatora, otpornika, svjetala). U tim situacijama, razina može ostati bliže svom zamišljenom radnom punktu umjesto da polako odlazi u rub.

Za niskopropusnu audio i senzorske ulaze, umjerena struja kolektora je često mirnija početna točka nego guranja struje samo da bi se dobio dodatni gm. Umjerena struja obično smanjuje samo-održavanje i izbjegava prisiljavanje okolnih otpornika, izvora prednapona ili izvora signala u režime gdje vlastita buka i neidealno ponašanje postaju teže ignorirati.

Dekopling obično najbolje ispunjava svoju funkciju kada se tretira kao dio pojačala nego kao generička naknadna misao. Lokalno napajanje postavljeno blizu napajanja tranzistora može spriječiti da se impedancija napajanja "čuje" kao hum, ili "vidi" kao spori drift senzora.

Visokootporni čvorovi obično zaslužuju dodatno poštovanje u fizičkim konstrukcijama. Dugi vodovi, visoke otpornčke mreže ili referentne mase koje lutaju mogu pretvoriti stabilnu shemu u kolektor humova. Jedno od više zadovoljavajućih rješenja na terenu je također jedno od najjednostavnijih: skratiti visoko-otpornu stazu, osigurati bliži povratak i premjestiti kondenzator za dekopling tako da zatvori strujnu petlju lokalno umjesto da vuče tu petlju preko ploče. Na papiru, ništa se “ne mijenja,” no na klupi sklop može odjednom raditi kao dizajn za koji ste mislili da ste ga izgradili.

U praksi, mala signalna razina kojoj na kraju vjerujete je često ona s dobitkom koja je malo manje ambiciozna ali stabilnija kroz temperaturu, promjene napajanja i varijacije uređaja. 2N5551 dobro podržava taj pristup: njegova veća VCE sposobnost potiče vas ka konzervativnim granicama, a te granice obično smanjuju neugodna iznenađenja tijekom pokretanja, vruća povezivanja kabela ili događaje preskakanja napajanja koji su uobičajeni u stvarnim sustavima.

Prebacivanje posla (Releji, promjena razine, LED nizovi)

Kao prekidač, 2N5551 može podnijeti umjerene opterećenja unutar svojih granica struje i snage, a njegova veća VCE ocjena je prednost na višim naponskim razinama ili u ožičenjima koja proizvode induktivne udare i impulsne prijelaze. Često se bira kada bi tranzistor s nižim naponom ili tražio dodatne dijelove za stezanje ili bi povremeno ne uspijevao u instalacijama gdje je ožičenje dugo, opterećenje neuredno ili je okruženje električno bučno.

Odabir otpornika baze snažno utječe na ponašanje pri prebacivanju. Prisiljene beta vrijednosti oko 10 do 20 često se koriste za održavanje pouzdane saturacije kroz varijacije uređaja i promjenjiva opterećenja. Ovo poboljšava dosljednost u stanju uključenja, ali prekomjerni pogon baze može pohraniti dodatni naboj i usporiti vrijeme isključivanja.

Kada se to dogodi, simptomi su obično vrlo "ljudski iritirajući" u laboratoriju: relej koji sporo oslobađa, LED nizovi koji blijede, rubovi koji rastu s repovima na oscilatoru, ili dio koji radi toplije nego što ste očekivali pri višim brzinama prebacivanja. Ako “radi” pri niskoj frekvenciji, ali počne se osjećati ljepljivo dok ubrzavate, prekomjerna saturacija pogona je uobičajen uzrok.

Dublja saturacija obično smanjuje VCE(sat), ali također usporava isključivanje. Ako je vrijeme isključivanja dio ponašanja proizvoda (vrijeme oslobađanja releja, kvaliteta PWM rubova, usklađenost vremena), može biti ugodnije izbjeći duboku saturaciju ili osigurati put odvodnje za bazu.

Umjereni otpornik između baze i emitera često poboljšava ponašanje u stanju isključenja otpuštanjem pohranjene naboje i smanjenjem osjetljivosti na curenje ili uklopljenu buku koja može djelomično uključiti uređaj kada to najmanje želite.

Za induktivna opterećenja kao što su releji, zadnja zaštita je dijod za povratnu struju kako bi se spriječilo da kolektor skače u razgradnju. Međutim, obični dijod također usporava opadanje struje i time usporava oslobađanje. Ako brzina oslobađanja ima značaj, mreže stezanja koje omogućuju viši (ali kontrolirani) povratni napon često se koriste umjesto toga.

U kontrolnim sustavima, ova trgovina može se pokazati na načine koji su teški za "odbijanje" teorijom: jedan relej se isključuje čisto i predvidljivo, dok drugi djeluje ljepljivo ili uvodi pomak u vremenu u mehaničkom nizu. Pristup stezanja često je razlika.

Uspjeh prebacivanja nije samo stvar vršnog strujnog pokazatelja na dijagramu podataka. Stvarne sklopovi uvode termalne stvarnosti: disipacija paketa, protok zraka, površina bakra, temperatura kućišta i radni ciklus. Krug koji se ponaša na probnoj ploči može značajno raditi toplije u uskoj kutiji, osobito ako uređaj više vremena provodi u linearnoj regiji tijekom rubova, ili ako se opterećenje povremeno povećava.

Dizajni koji ostavljaju više naponskog prostora i tretiraju disipaciju snage s udobnim deratingom često završavaju kao oni koji nastavljaju raditi nakon tjedana termalnog cikliranja, kada je novost nestala i samo stabilnost ima značaj.

Audio i osnovne RF uloge

S fT od oko 100 MHz, 2N5551 može služiti kao RF bufferi, oscillatori i IF stadiji, ali raspored postaje nepodvojiv od ponašanja kruga. Kratke staze, uski povratni putevi i kontrolirane loop površine smanjuju neželjeni povratni signal. Na ovim frekvencijama, nije neuobičajeno da shema koja izgleda potpuno prihvatljivo oscilira, ako fizička izgradnja stvara parazitske putove spajanja.

RF/audio slučajevi upotrebe često grupirani pod ovim kišobranom uključuju:

RF bufferi; oscillatori; IF stadiji; predizvođački stadiji s višim naponom; stadiji pojačavača napona (VAS).

U RF pojačavačima, Millerovim pomnoženim Cbc može ograničiti propusnost i dodati fazni pomak koji gura stadij prema nestabilnosti. Degeneracija emitera može ublažiti to ponašanje, obično uz trošak pojačanja, a mnogi graditelji smatraju da je ta razmjena lakša kada je cilj ponovljivo djelovanje kroz više ploča i kućišta.

Neutralizacija također može pomoći, ali zahtijeva pažljivo izvođenje. U mnogim praktičnim izgradnjama, lagano niži dobitak koji ostaje dobro ponašan kada se poklopac stavi, ili kada netko pomiče kabel, često se pokazuje boljim inženjerskim ugovorom od višeg dobitka koji povremeno iznenada oscilira.

Nekoliko navika izgradnje tendira smanjiti iznenađujuće RF ponašanje:

Držite povratne puteve kratkima; održavajte čistu referencu tla; izbjegavajte dugačke visoko-impedancijske vodove u blizini čvorišta kolektora; minimizirajte površinu petlji u osjetljivim putevima.

Ponavljana lekcija s klupe je da pomicanje komponente nekoliko milimetara, podešavanje povratnog puta ili zatezanjem petlje tla može pouzdanije prekinuti oscilaciju od zamjene lotova tranzistora ili raspravljanja o β binama.

U audio krugovima, 2N5551 se često pojavljuje u predizvođačkim stadijima s višim naponom ili stadijima pojačavača napona. Dodatni VCE rejting pomaže izbjeći isječak ili pucanje tijekom velikih naponskih oscilacija i tijekom početnih transijenata. U svakodnevnim izrazima, ta margina obično čini da krug izgleda smirenije: tračnice se mogu nerazmjerno povećati, opterećenja se mogu trenutačno odvojiti, a tranzistor je manje sklon biti izložen stresnim uvjetima koji se kasnije očituju kao povremena buka, pomak ili degradirana izvedba.

Najkonzistentnija korist od 2N5551 je koliko često omogućuje višem naponskom čvoru ostati jednostavan. Kada odabir tranzistora smanji potrebu za dodavanjem stezanja svuda, ublažava osjetljivost na viškove napona i ostaje smiren pod konzervativnim biasingom, potvrda obično ide brže, a dugoročno održavanje je manje frustrirajuće, jer krug ima manje ponašanja na rubnim slučajevima koja čekaju pogrešni dan i pogrešnu temperaturu.

Kako poboljšati pouzdanost 2N5551 i spriječiti kvar

Pouzdano ponašanje 2N5551 dolazi iz tretiranja napona, struje i temperature kao povezanog skupa ograničenja, a ne kao tri neovisne provjere. Mnogi "neobjašnjeni" terenski neuspjesi događaju se u dizajnima koji izgledaju usklađeno na dan pregleda tehničkog lista, no gube udobnost kada stvarni valni oblici, transijenti i topliji od očekivanih kućišta uđu u sliku. U malom TO-92 kućištu, kratki ispucavanje stresa i male odluke o rasporedu mogu se činiti neproporcionalno značajnima, a ta nesukladnost je uzrok mnogim frustracijama.

Držite Napon, Struju i Snagu unutar praktičnog radnog prostora

Ciljajte dizajnirati s prostorom za disanje umjesto lebdenja blizu objavljenih ograničenja. Održavanje VCE dobro ispod ~160 V i IC dobro ispod ~600 mA obično smanjuje broj "radilo jučer" iznenađenja, osobito kada se krug prebacuje, pulsira ili koristi u toplijem okruženju nego u laboratoriju.

Brza aritmetika ostaje koristan početak:

PD ≈ VCE × IC

Nuanse koja se neprekidno važna u stvarnim izradama je da VCE i IC rijetko ostaju konstantni. Tijekom prijelaza, oboje može biti značajno u isto vrijeme, proizvodeći kratke pikove disipacije koji se ne prikazuju u proračunima u stacionarnom stanju. Ako samo validirate DC točke, lako je imati povjerenja, a kasnije se pitati zašto uređaj radi toplije nego što intuicija sugerira.

Degradacija temperature pojavljuje se u praksi kao razlika između "stabilnog na klupi" i "stabilnog nakon ugradnje". Krug koji mirno djeluje na otvorenom može postati nepravilno ponašanje nakon montaže u malu kutiju: ambijentalna temperatura raste, protok zraka slabi, a termalna putanja od TO-92 paketa do okoline postaje manje oprostiva. Dizajniranje za nižu temperaturu spoja obično donosi manje odstupanja, stabilnije točke bias-a i manje povremene povratne informacije.

Induktivni i visokoimpedantni tereti zaslužuju dodatnu sumnju jer mogu generirati pikove koji premašuju VCE čak i kada se DC vod izdiže mirno. Nekontrolirana prenaponska stanja su čest uzrok, pa je korisno namjerno postaviti granice.

Uobičajene opcije za kontrolu pikova:

• RC snubber preko tereta ili preko tranzistora tijekom induktivnog prebacivanja

• Flyback dioda kada polaritet dopušta (releji/kalema), koristeći odgovarajuće brze diode kada su brzine promjene visoke

• Klamp mreže koje ograničavaju VCE na definirani strop

• Uski vodovi i kompaktne povratne putanje za smanjenje parasitne induktancije koja pretvara di/dt u prenaponski skok

Iz perspektive troškova i preinaka, mala klamp mreža često je čiša opcija nego oslanjanje na nespecificiranu marginu ili nadajući se da je povremena lavina vjerojatno u redu. Čak i kada stres ne uzrokuje neposredni kvar, ponovljeni udarci mogu akumulirati degradaciju i tiho smanjiti dugoročnu pouzdanost.

Rješavanje topline unaprijed u TO-92 paketu

TO-92 je prikladan za postavljanje i ručno lemljenje, ali se brzo zagrijava jer je toplinska masa ograničena i put topline iz čipa je skromna. Strategija koja sprječava nakupljanje topline obično daje predvidljivije rezultate nego pokušaj "izvlačenja topline" nakon što je radna točka već agresivna.

Termalne kontrolne poluge koje obično najbolje funkcioniraju kada se primjenjuju zajedno:

• Smanjite kontinuiranu struju gdje je to moguće, posebno pri višim VCE

• Izbjegavajte radne regije gdje uređaj provodi značajno vrijeme s ne trivialnim VCE i ne trivialnim IC (uzorak koji često uzrokuje nedovoljno pokretanje prebacivanja)

• Raspršite toplinu u PCB s više bakra na kolektorskim/emiterima (šire staze i mali bakreni ulivi oko pinova mogu mjerljivo smanjiti porast temperature bez hladnjaka)

• Držite toplinske osjetljive dijelove dalje od tranzistora kako biste izbjegli lokalno povećanje ambijentalne temperature oko paketa

Kada disipacija snage ostaje u rasponu od nekoliko stotina miliwatta duže vrijeme, prelazak na veći paket često je lakši nego poboljšanje metoda hlađenja. Paketi kao što su TO-126, TO-220, SOT-223 ili DPAK mogu sniziti temperaturu spoja, poboljšati dosljednost i smanjiti osjetljivost na protok zraka i razlike u rasporedu. Dodatni termalni "glavni prostor" često pokazuje bolje električne stabilnosti, a ne samo manje očitih kvarova.

Izbjegavajte zamke visoke frekvencije i biasinga koje tiho ne uspijevaju

Mnogi uništeni mali signalni tranzistori nisu žrtve dramatičnih prenaponskih događaja; oni su žrtve razumno zvučnih pretpostavki koje ne drže kroz temperaturu, toleranciju ili rubove prebacivanja. 2N5551 može biti tolerantan, ali određene pogreške ponavljaju se dovoljno često da ih vrijedi tretirati kao uzorke, a ne iznimke.

Ne pretpostavljajte da se raspored pinova poklapa s drugim sličnim TO-92 dijelovima

TO-92 tijela mogu izgledati identično dok koriste različite redoslijede pinova (E-B-C naspram C-B-E, itd.). Pogrešno povezani sklop može izgledati djelomično funkcionalan pri laganom opterećenju, a zatim se raspasti kada struja, napon ili temperatura porastu. Potvrdite raspored pinova u tehničkom listu specifičnog proizvođača za točno označavanje i tretirajte zamjene s oprezom dok se ne potvrde na klupi pod realnim uvjetima.

Ne biasajte koristeći samo jedan β (hFE) broj i očekujte da će to zadržati

Određivanje osnovne struje iz jednog "tipičnog dobitka" vrijednosti klasičan je način da se završi s krugom koji djeluje drugačije od jedinice do jedinice. Dobitak varira s kolektorskom strujom, temperaturom i rasponom proizvodnje.

Pristupi biasiranju koji obično bolje funkcionišu:

• Prebacivanje: koristite prisilni beta (namjerno osigurajte više osnovne struje nego što tipična procjena hFE implicira) tako da zasićenje i dalje nastupi pod najgorim dijelovima i temperaturama

• Analogno: koristite degeneraciju emitera i povratnu spregu tako da operativna točka ovisi više o omjerima otpornika nego o pojačanju tranzistora

Dizajni koji se oslanjaju na “pojačanje tranzistora će biti oko X” često nestabilno rade, izobličuju se ranije nego što se očekuje, ili postaju krhki kada se temperature promijene ili dijelovi zamijene.

Ne pokrećite bazu izravno iz logike bez otpornika

Otpornik na bazi sprječava da spoj baza-emiter povuče nekontroliranu struju, što može opteretiti i pin koji pokreće i tranzistor. Odaberite vrijednost koja postavlja namjernu osnovnu struju, a da pritom udovolji očekivanjima brzine prebacivanja. U mnogim praktičnim slučajevima, lagano pomicanje otpornika prema višoj vrijednosti poboljšava robusnost s malo stvarne kazne, jer smanjuje višak napona na bazi i grijanje koje slijedi.

Ne zanemarujte ponašanje isključivanja i nuspojave dubokog zasićenja

Duboko zasićenje može usporiti isključivanje zbog pohranjene naboje. To sporije isključivanje produžuje preklapanje napona i struje tijekom prijelaza, a to preklapanje izravno se očituje kao dodatni gubici u prebacivanju i porast temperature. Ako brzina prebacivanja (ili jednostavno održavanje uređaja hladnijim) ima značaj, tehnike poput sljedećih često pomažu.

Opcije za isključivanje i kontrolu zasićenja:

• Ograničite zasićenje izbjegavajući pretjerano napajanje baze

• Dodajte Bakerov klamp ili dijodnu mrežu kako biste zadržali tranzistor izvan dubokog zasićenja

• Osigurajte put za pražnjenje naboja na bazi (otpornik baza-emiter ili aktivno povlačenje prema dolje)

Pouka o rješavanju problema koja se često čini iznenađujuće dosljednom: kada “jednostavni prekidač” tranzistor radi toplije nego što se očekuje, uzrok je često gubitak tijekom prijelaza zbog sporog isključivanja, a ne DC disipacija koju ste prvotno izračunali.

Ne tretirajte lavinu kao rutinsko ponašanje u radu

Čak i ako povremena lavina ne ubija tranzistor odmah, ponavljani događaji lavine obično ga s vremenom degradiraju. Ta degradacija se može očitovati kao veće curenje, smanjeno pojačanje ili kvarovi ranog života koji su teški za ponoviti tijekom otklanjanja pogrešaka. Održavanje lavine rijetkom—ili dizajniranje da se izbjegne uz pomoć klampova—obično dovodi do smirenijeg dugoročnog ponašanja i manje povremenih kvarova.

Sveukupno, krugovi koji izdržavaju u stvarnoj upotrebi obično dosljedno rade tri stvari: ostavljaju električni i toplinski prostor za disanje, ograničavaju prijelaze umjesto da ih toleriraju i čine ponašanje vođenja baze predvidljivim pod najgorim dijelovima i temperaturama. Ta kombinacija obično preživljava ne samo čistu stolnu konfiguraciju, već i mjesece rada u toplim, bučnim, i malo neurednim okruženjima.

2N5551 vs 2N2222 vs BC547 usporedba

Zamjena sličnog tranzistora obično se odvija glatko samo kada se pravi uvjeti još uvijek podudaraju, a ne samo marketinška kategorija ili nejasna opća oznaka. Mnoge odluke o zamjeni čine se očitim na stolu i zatim se čine uznemirujućima na stolu, jer najgori trenuci kruga rijetko se pojavljuju u urednom shematskom prikazu.

Utemeljena usporedba obično počinje iznošenjem radnih ekstrema, a zatim provjerava da li kandidat uređaj ostaje udoban tu, uključujući neugodnu prijelaz gdje se stvari na kratko zakompliciraju.

• Naponski stres (DC razina + udari + ringback)

• Kolektorska struja (prosječna + vršna + oblik impulsa)

• Prebacivanje/analogno ponašanje (brzina, kapacitivnosti, propusnost, stabilnost)

• Toplinska stvarnost (pakiranje, PCB bakar, protok zraka, ambijentalna temperatura)

U svakodnevnom otklanjanju problema, neuspjele zamjene često se prate do dva obrasca: (a) ocjena kolektora-emiter tiho se premašuje tijekom prijelaza, ili (b) uređaj radi toplije nego što pakiranje i ploča mogu osvježiti s vremenom. Gledanje na “što čvor može učiniti u svojoj najgorem” obično otkriva više nego usporedba brojeva dijelova prema popularnosti.

2N5551 vs. 2N2222

Gdje se 2N5551 obično osjeća ugodnije

2N5551 je često favoriziran kada krug mora raditi s višim kolektorskim naponom, jer je često ocijenjen na oko 160 V VCE. Ta ocjena nije samo stavka; ona učinkovito postavlja koliko zlostavljanja tranzistor može podnijeti kada je napajanje više od očekivanog, kada je opterećenje induktivno ili kada ožičenje/natpisi uvode oštre vrhove koje je lako podcijeniti dok se ne pregledaju.

Visoki naponi napajanja, induktivna opterećenja, dugo ožičenje i brzi prekidi često zahtijevaju naponske ocjene slične 2N5551. U praktičnim sustavima, proizvodno ožičenje, aktivnost konektora i promjene u obliku mogu stvoriti uvjete koji se razlikuju od ranih prototipova, pa se često preferira dodatna margin od napona.

Gdje se 2N2222 obično bolje uklapa i gdje počinje izgledati krhko

2N2222 se široko koristi za rad s niskim naponom, često s maksimalnim VCE oko 40 V, i zaslužio je svoju reputaciju u općoj svrsi prebacivanja. U mnogim dizajnama s niskim naponom, može biti jednostavan izbor koji ulijeva povjerenje, dokle god kolektorski čvor ne odlutaju bliže svom stropu.

Može dobro raditi u uobičajenim ulogama s niskim naponom, posebno kada je napon dobro ograničen i zaštita se shvaća smisleno.

Digitalno sučelje s niskim naponom

Pokretanje releja ili solenoida na skromnim tračnicama (s pravilno izvedenom zaštitom od povratnog napona)

Prebacivanje signala malog signala gdje su naponna kolebanja ograničena i ponovljiva

Neki varijante su dovoljno brze za mnoštvo zadataka prebacivanja, ali brzina ne pokriva naponsku ocjenu koja se može prekoračiti tijekom stvarnih događaja. Kada kolektor može vidjeti oscilacije iznad ocjene sekvenciranje napajanja, vruće uključivanje kabela, induktivne udarce ili zvonjenje na dugim tragovima, ponašanje često prelazi s "izgleda dobro" na "povremeno ne uspijeva", što može biti jedan od najviše vremenski zahtjevnih načina neispravnosti za rješavanje.

Što obično odlučuje ishod

• Transijentno ponašanje vs. udobnost u stacionarnom stanju

Puno krugova izgleda savršeno u DC analizi, a zatim pokazuje oštre, kratke naponske iznenađenja tijekom prebacivanja. Induktivna opterećenja, navijanja transformatora, dugi kablovi i slabo prigušeni čvorovi mogu generirati vrhove koji se ne pojavljuju ako samo usporedite nominalne vrijednosti tračnica. Kada postoji neizvjesnost, transijentni oblik vala se tretira kao glavna referenca jer brzo otkriva stvarno ponašanje kruga.

• Disipacija i toplinski prostor u stvarnoj gradnji

Čak i s umjerenom strujom, preklapanje struje i VCE u pogrešno vrijeme može povećati disipaciju dovoljno da bude važna. Zamjena koja ispunjava broj struje na papiru, ali radi toplije u kućištu može pomaknuti dobit, pomaknuti točke biasiranja i starjeti na način koji izgleda poput nasumičnosti mjesecima kasnije. To odstupanje može biti suptilno, i to je upravo vrsta suptilnosti koja tjera inženjere da preispitaju sve ostalo prvo.

• Ponašanje dobiti pri radnoj struji

Oba dijela će pojačati, ali njihovi hFE u odnosu na struju i temperaturne profile mogu se razlikovati na načine koji se pojavljuju na rubu dizajna. U prebacivanju, slabi margin od prisilne bete može usporiti isključivanje i dodati toplinu tijekom prijelaza; u analognim razredima, može pomaknuti radne točke i izmijeniti izobličenja. Kada dizajn gotovo saturira ili jedva biasira, te razlike prestaju biti akademske.

• Mentalni okvir za VCE

Praktika koja se drži je tretiranje VCE ocjene kao granice koju izbjegavate prekoračiti, a ne kao broj koji pokušavate učinkovito približiti. Ako kolektorski čvor može realno porasti u desetine volti iznad 40 V, čak i za kratke intervale, 2N5551 obično se čini kao mirniji izbor. To se često pojavljuje u opremi mješovitog signala gdje tračnice izgledaju stabilno na papiru, ali prekorače tijekom isključivanja opterećenja ili kada se više napajanja povećava različitim brzinama.

Koristite naponski prostor kao ranu filtraciju, jer najteže dijagnosticirati neuspjesi često se nalaze u trenucima između stacionarnih stanja, pokretanja, isključivanja, koraka opterećenja i događaja konektora. Odabir tranzistora koji drži te trenutke unutar ugodnog okvira obično se isplati više nego oslanjanje na poznatu opciju opće namjene.

2N5551 vs. BC547

Što BC547 klasa obično dobro radi, a što prirodno ne voli

Dijelovi klase BC547 su obično tranzistori za male signale s niskim naponom (često oko 45 V VCE max) usmjereni na lagano pojačanje i prebacivanje niskih struja. U okruženjima s niskim naponom, mogu biti zadovoljstvo koristiti jer je ponašanje predvidljivo, a pretpostavke kruga lako se održavaju netaknute.

Često se ističu u sljedećim vrstama sklopova kada se naponski oscilacije drže skromnim i dobro kontroliranim.

• Niski naponski audio predpojačavači

• Prednje strane senzora

• Mala logička sučelja i prebacivanje svjetla

Tamo gdje postaju neugodni je bilo koji čvor koji može vidjeti induktivni udar ili višenaponske vodove osim ako nije sklop namjerno ograničen i verificiran. Ako je pristup zaštiti vjerojatno u redu, ta nesigurnost obično se pojavljuje kasnije kao sporadične pogreške, što je rijetko zadovoljavajući ishod.

Gdje 2N5551 Obično Pobjeđuje po Toleranciji na Okoliš

2N5551 je obično jači kandidat kada kolektor mora tolerirati veće naponske oscilacije, poput visokovoltnijih analognih etapa, prebacivanja razine ili prelaska u višenaponske domene. U ovim ulogama, veća VCE ocjena često je ono što razdvaja dizajn koji se čini stabilnim kroz varijacije u ožičenju od onoga koji se dobro ponaša samo pod idealnim laboratorijskim uvjetima.

• Visokovoltnije analogne etape

• Prebacivanje razine i visokovoltniko sučelje

• Čvorovi izloženi udarima uzrokovanim ožičenjem ili širih stvarnih varijacija

Kako Odabrati Popis Provjera Koji Izbjegava Većinu Loših Zamjena

Odabir ide glađe kada je vođen konkretnim granicama umjesto etiketiranjem slične namjene. Sljedeće provjere pretvaraju nejasnu zamjenu u odluku koju možete opravdati kasnije, čak i ako se sklop ponaša drugačije kroz izrade.

• Najgori slučaj VCE uključujući prolazne napone

Izračunajte ili izmjerite maksimalni VCE tijekom normalnog rada, pokretanja/zatvaranja, i događaja koji su blizu kvara bez da su izravno kvarovi (na primjer, isključenje opterećenja). Ako je čvor vjerovatno blizu 45 V, uređaj klase BC547 postaje izbor većeg rizika osim ako nije dokazano ograničavanje mjerenjem. Ako se čvor može podići dobro iznad toga, uobičajena ocjena klase 2N5551 obično postaje razumnija osnovica.

• Potrebna kolektorska struja

Provjerite prosječnu struju i vršnu struju tijekom rubova prebacivanja, punjenja kondenzatora, preopterećenja ili kratkih pulsova. Mnogi sklopovi izgledaju dobro na stolu jer su vrhovi kratki, ali ponavljanje još može izgraditi toplinu i stres tijekom vremena. Vrhovi koji ne traju dugo često traju dovoljno dugo da imaju značajan utjecaj na toplinu kada se događaju tisuće ili milijune puta.

• Kontinuirana i vršna disipacija u stvarnom pakiranju

Procijenite najgore preklapanje koristeći P ≈ VCE × IC u trenutku kada su oboje visoki. Zatim to mapirajte na termalne granice paketa i stvarno okruženje ploče. TO-92 uređaj na toploj, zatvorenoj PCB-u obično gubi toplinu daleko manje učinkovito nego što glavni podaci s liste sugeriraju, posebno bez velikog područja bakra.

• Potrebe za propusnošću, brzinom i stabilnošću

U pojačalima i brzom prebacivanju, kapacitivnosti i pojačanje-propusnost oblikuju stabilnost i ponašanje rubova. Transistor koji izgleda električno izdržljiv može još uvijek izazvati oscilaciju ili spore rubove ako je sklop implicitno podešen oko različitog profila kapacitivnosti. Kada je stabilnost osjetljiva, validacija valnog oblika na stvarnom čvoru sklopke obično je pouzdanija od oslanjanja samo na nominalne specifikacije propusnosti za predviđanje dinamičkog ponašanja.

Kada su ove četiri stavke zapisane s stvarnim brojevima, odluka obično prestaje izgledati subjektivno. Dizajni koji dobro stare su oni koji tretiraju transistor ne kao zamjenski proizvod, već kao dio čija naponska stres, temperaturni uvjeti i prolazno okruženje međusobno djeluju i procjenjuju se zajedno.

Zaključak

2N5551 je pouzdan tranzistor za male signale za sklopove koji zahtijevaju veću sposobnost upravljanja naponom i stabilno dugoročno djelovanje. U praktičnim sklopovima, njegova korisnost dolazi manje od sirove pojačanja ili sposobnosti struje a više od naponske margine, predvidljivog djelovanja i tolerancije na stvarne prolazne uvjete koji se često pojavljuju tijekom prebacivanja, pokretanja, promjena u ožičenju i dugotrajnom radu. Uspješno korištenje uređaja ovisi o konzervativnom naponskom i toplinskom dizajnu, pravilnom podešavanju, kontroliranom ponašanju prebacivanja, prolaznoj zaštiti i pomnoj pozornosti na konfiguraciju pinova i raspored PCB-a. Kada se primjenjuje unutar realističnih operativnih granica i podupire dobrim praksama upravljanja stresom, 2N5551 pruža pouzdanu izvedbu u analognom pojačanju, prebacivanju, sučelavanju i aplikacijama za upravljanje visokim naponom.

Često postavljana pitanja [FAQ]

1. Zašto se 2N5551 često preferira u odnosu na uobičajene male signale tranzistore u visokotlačnim krugovima?

2N5551 se često bira jer pruža veću toleranciju napona kolektor-emiter od mnogih standardnih malih signala BJT-a. S tipičnim VCEO od oko 160 V, može izdržati prijelomne skokove, inductivne povratne napone, prekomjerna napona pri pokretanju i visokotlačne uvjete prebacivanja koji bi tjerao tranzistore nižeg napona poput 2N2222 ili BC547 u kvar. U praktičnim dizajnima, ova dodatna naponska tolerancija često smanjuje povremene kvarove i poboljšava dugoročnu stabilnost pod stvarnim radnim uvjetima.

2. Kako privremeni naponski skokovi utječu na dugoročnu pouzdanost u krugovima 2N5551?

Privremeni događaji često određuju pouzdanost tranzistora više nego razine napona u stalnom stanju. Induktivni tereti, naglašavanje žica, oscilacije uzrokovane odvojnom induktivnošću i kapacitetom, te prekomjerni naponi pri prebacivanju mogu privremeno povećati kolektorski napon daleko iznad nominalne napajanja. Čak i ako prosječni radni napon izgleda sigurno, ponovljeni privremeni stres može postepeno degradirati tranzistor kroz avlansirane efekte, rast propuštanja ili toplinsku umor. Snubberi, TVS diodama, zaštita od povratnog napona i konzervativno smanjenje kapaciteta često se koriste za kontrolu privremene energije.

3. Zašto je upravljanje toplinom posebno važno za 2N5551 u TO-92 pakiranju?

Iako 2N5551 može podnijeti umjerene razine napona i struje, TO-92 pakiranje ima ograničene mogućnosti disipacije topline. Uklanjanje topline ovisi u velikoj mjeri o površini bakra na PCB-u, protoku zraka, provođenju vodova i temperaturi kućišta. Čak i umjerena kolektorska struja može proizvesti značajno zagrijavanje spojnog mjesta kada se kombinira s visokim VCE uvjetima. U stvarnim sustavima, toplinski stres često se akumulira polako, uzrokujući pomak praga, nestabilnost pojačanja ili degradaciju dugoročne pouzdanosti prije nego što dođe do katastrofalnog kvara.

4. Kako Millerov efekt ograničava visoke frekvencije u pojačavačima 2N5551?

U konfiguracijama s zajedničkim emiterom, kapacitivnost kolektor-osnova (Cbc) se množi pojačanjem napona kroz Millerov efekt. Ovo stvara mnogo veću efektivnu ulaznu kapacitivnost, smanjujući propusnost i usporavajući odgovor na rub. Kako se oscilacija napona kolektora povećava, premasni i pomak faze postaju uočljiviji, ponekad uzrokujući oscilaciju ili neočekivanu nestabilnost. Smanjenje kolektorskog otpora, degeneracija emiterom i kas-kodni krugovi često se koriste za kontrolu ovih efekata u aplikacijama viših frekvencija.

5. Zašto netočna identifikacija pinova na 2N5551 može stvoriti zavaravajuće simptome pri otklanjanju grešaka?

Pogrešno povezani 2N5551 može i dalje lagano voditi jer reverzno aktivno djelovanje i putanje propuštanja mogu izgledati poput slabog pojačanja. Ovo može stvoriti zavaravajuće simptome u kojima krug gotovo radi, što uzrokuje fokusiranje dijagnostike na polarizaciju ili stabilnost umjesto na netočne priključke pinova. Kako se naponi i struje povećavaju, ipak, marža kvara se urušava, propuštanje raste i toplinski stres dramatično raste. Ispravno provjeravanje orijentacije emitera, baze i kolektora prije sastavljanja stoga sprječava mnoge teško dijagnosticirajuće kvarove.

6. Zašto se degeneracija emitera često koristi u analognim dizajnima pojačavača 2N5551?

Degeneracija emitera uvodi lokalnu negativnu povratnu spregu kroz otpornik emitera. Kako se kolektorska struja povećava, napona emitera također raste, smanjujući učinkovito upravljanje bazom-emiterom i stabilizirajući radnu točku. To poboljšava toplinsku stabilnost, smanjuje izobličenja, minimizira osjetljivost na varijacije dobitka tranzistora i stvara ponovljive performanse kroz temperaturne i proizvodne razlike. U praktičnom dizajnu pojačavača, degeneracija emitera često odvaja stabilne krugove spremne za proizvodnju od prototipova koji ispravno djeluju samo pod idealnim uvjetima.

7. Što uzrokuje sporo ponašanje isključivanja kada je 2N5551 snažno zasićen tijekom prebacivanja?

Duboka zasićenost pohranjuje višak naboja unutar baze tranzistora. Prije nego što tranzistor može potpuno isključiti, ovaj pohranjeni naboj mora biti uklonjen, odgađajući opadanje kolektorske struje i povećavajući gubitke pri prebacivanju. Rezultat se može manifestirati kao meki rubovi, kašnjenja u oslobađanju releja, LED izmaglica ili prekomjerno grijanje pri višim frekvencijama prebacivanja. Prisilno smanjenje β, otpornici za pražnjenje baze-emiter i cirkuli Bakerove stege često se koriste za poboljšanje brzine prebacivanja i smanjenje gubitaka uzrokovanih zasićenjem.

8. Zašto 2N5551 često nadmašuje tranzistore klase BC547 u električno bučnim okruženjima?

BC547 klasa uređaja obično je optimizirana za niskonaponske male signalne aplikacije i općenito radi oko 45 V VCE limita. U bučnim okruženjima koja uključuju duga ožičenja, induktivne terete ili visokonaponske tračnice, transijentni vrhovi lako mogu približiti ili premašiti te limite. Znatno viša tolerancija napona 2N5551 omogućuje mu da lakše apsorbira stvarni električni stres, poboljšavajući pouzdanost u aplikacijama kao što su pomaci razine, visokonaponske analogne faze i industrijski prekidački krugovi.

9. Zašto se dobitak tranzistora (β ili hFE) smatra nepouzdanom kao glavna osnova za proračun?

Dobitak tranzistora varira s kolektorskom strujom, temperaturom, procesom proizvodnje i serijom uređaja. Dizajni koji se uvelike oslanjaju na jednu „tipičnu“ vrijednost hFE često se odmiču, nepravilno zasićuju ili se drugačije ponašaju među jedinicama. Stabilniji krugovi umjesto toga koriste otpornike, degeneraciju emitera i povratne informacije za uspostavljanje radnih točaka neovisno o varijacijama dobitka tranzistora. Ovaj pristup poboljšava dosljednost tijekom proizvodnje, održavanja i dugoročnog rada.

10. Kako 2N5551 balansira praktičnu jednostavnost s visokonaponskim mogućnostima u stvarnim dizajnima?

2N5551 kombinira relativno visoku toleranciju napona s jednostavnom, jeftinom TO-92 ulaznom kutijom koja ostaje jednostavna za prototipiziranje, lemljenje, zamjenu i otklanjanje pogrešaka. To ga čini posebno privlačnim za analogne faze, prekidačke mreže, popravke i projekte modernizacije gdje je potrebna pouzdana obrada visokonaponskih signala bez prelaska na veća ili složenija rješenja tranzistora. Njegova vrijednost često dolazi manje iz ekstremne izvedbe, a više iz pružanja stabilnog, oprostivog ponašanja pod nesavršеним uvjetima stvarnog svijeta.
