Osciloskop Objašnjen, Kako Radi, Mjerenje Signala i Praktičko Testiranje

Osilkoskop je električni testni instrument koji se koristi za prikazivanje električnih signala kao valnih oblika, kako bi se mogao promatrati kako se naponska vrijednost mijenja tijekom vremena. Za razliku od instrumenata koji prikazuju samo numeričke vrijednosti, osciloskop otkriva oblik vala, ponašanje u vremenu, prijelaze impulsa, šum, ometanje i stabilnost signala izravno na ekranu, što ga čini jednim od najvažnijih alata za testiranje i otklanjanje grešaka u elektronici. Moderni osciloskopi podržavaju mjerenje valnih oblika, pohranu, automatiziranu analizu, okidanje, dekodiranje protokola i dugotrajno praćenje signala u aplikacijama kao što su ugradbeni sustavi, komunikacijska oprema, automobilska elektronika, elektronička energija i industrijski kontrolni sustavi. Ovaj članak objašnjava kako osciloskopi rade, kako se provode mjerenja valnih oblika, kako se može optimizirati izvedba, kako odabrati pravi osciloskop i uobičajene probleme s mjerenjem s kojima se korisnici susreću tijekom stvarnih testnih okruženja.

Katalog

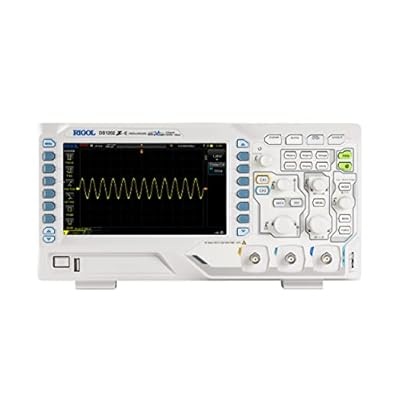

Što je osciloskop i što mjeri?

Osciloskop je električni instrument koji prikazuje električne signale kao vidljive valne oblike na ekranu. Ranije verzije bile su poznate kao oscilografi. Kada signal ulazi u osciloskop putem sonde, instrument kontinuirano prati kako napon raste, opada, ponavlja se ili iznenada mijenja tijekom vremena. Umjesto da se čitaju samo brojevi, može se izravno vidjeti kretanje i oblik signala dok se događa. To znatno olakšava prepoznavanje nestabilnih signala, šuma, vremenskih pogrešaka ili abnormalnog ponašanja impulsa tijekom testiranja i otklanjanja grešaka.

Ekran prikazuje napon na vertikalnoj osi i vrijeme na horizontalnoj osi. Kako signal prolazi kroz prikaz, valni oblik otkriva važne informacije kao što su amplituda, frekvencija, vrijeme, širina impulsa, vrijeme uspona i stabilnost signala. Skala napona, vremenska osnova i postavke okidanja često se podešavaju korak po korak kako bi se stabilizirao valni oblik i jasnije vidjeli mali detalji signala. Stabilan valni oblik omogućava precizno promatranje ponavljajuće električne aktivnosti, dok brza kontrola okidanja pomaže u hvatanju iznenada prelaznih događaja koji se mogu pojaviti samo na djelić sekunde.

Kako osciloskop prikazuje napon tijekom vremena

Osciloskop radi pretvaranjem električne aktivnosti u vidljivi uzorak signala. Sonda se najprije povezuje na krug, senzor ili mjerno mjesto. Sonda hvata promjenjivi električni napon i šalje ga u ulaznu fazu osciloskopa. Unutar instrumenta signal prolazi kroz pojačanje i obrambene krugove koji ga pripremaju za prikaz. Valni oblik se zatim crta po ekranu u stvarnom vremenu, slijedeći ponašanje signala kontinuirano dok krug radi.

U tradicionalnim analognim osciloskopima, valni oblik se prikazuje putem katodne cijevi (CRT). Ulazni signal kontrolirao je kretanje elektronskog snopa, koji je prelazio preko ekrana i izravno iscrtavao valni oblik. Moderni digitalni osciloskopi rade drugačije. Brzo uzorkuju ulazni signal tisućama ili čak milijunima puta u sekundi, pretvaraju te uzorke u digitalne podatke i obrađuju informacije koristeći visok brzi elektroniku. Ova digitalna metoda poboljšava točnost mjerenja, pohranu valnih oblika, usporedbu signala i dugotrajnu analizu. Signali se mogu pauzirati, dijelovi valnog oblika mogu se uvećati, snimljeni događaji mogu se pohraniti, a podaci iz mjerenja se mogu prenijeti na računala za daljnju analizu.

Analogni, digitalni i specijalizirani osciloskopi

Osciloskopi su dizajnirani za različita testna okruženja i uvjete signala. Analogni osciloskopi cijenjeni su zbog svog kontinuiranog prikaza valnog oblika u stvarnom vremenu i jednostavne uporabe. Digitalni osciloskopi su danas uobičajeniji jer pružaju veću točnost, automatska mjerenja, pohranu valnih oblika i napredne analitičke funkcije.

Neki instrumenti su optimizirani za specijalizirane zadatke. Memorijski osciloskopi pohranjuju zabilježene valne oblike za kasniji pregled, što je korisno pri analizi nepravilnih ili kratkotrajnih događaja. Uzorkovni osciloskopi su dizajnirani za izuzetno visoke frekvencije signala koje zahtijevaju vrlo brze tehnike akvizicije. Multi-patne osciloskope mogu prikazivati nekoliko signala istovremeno kako bi usporedile vremenske odnose između različitih dijelova kruga. Tu su i mješoviti i specijalizirani modeli izrađeni za ugrađene sustave, komunikacijsku opremu, automobilske dijagnostike i ispitivanje snage elektronike..

Uobičajene primjene i prednosti osciloskopa

Osciloskopi se široko koriste u elektronici, telekomunikacijama, automobilski sustavima, industrijskoj kontrolnoj opremi, razvoju ugrađenih sustava, snazi elektronike i obrazovnim laboratorijima. Tijekom ispitivanja kruga, tehničari često povezuju sonde s različitim točkama u sustavu jednu po jednu, promatrajući kako se oblik vala mijenja dok komponente rade zajedno. Ova izravna vizualna povratna informacija pomaže u identifikaciji neispravnih komponenti, nestabilnih napajanja, nepravilnog tempiranja ili pogrešaka u komunikaciji mnogo brže nego oslanjanje samo na numerička mjerenja..

Jedna od glavnih prednosti osciloskopa je njegova sposobnost da snima i ponavljajuće signale i brzo mijenjajuće događaje. Može mjeriti napon, frekvenciju, vrijeme uspona, širinu impulsa, fazne odnose i izobličenje signala s visokom preciznošću. Svaka fizička aktivnost koja se može pretvoriti u električni signal može se također nadgledati. To uključuje zvuk, vibracije, pritisak, temperaturu i razne izlaze senzora. Prikazivanjem tih signala kao valnih oblika, osciloskop ispituje dinamičko ponašanje sustava u stvarnom vremenu i otkriva probleme koji bi inače mogli ostati skriveni..

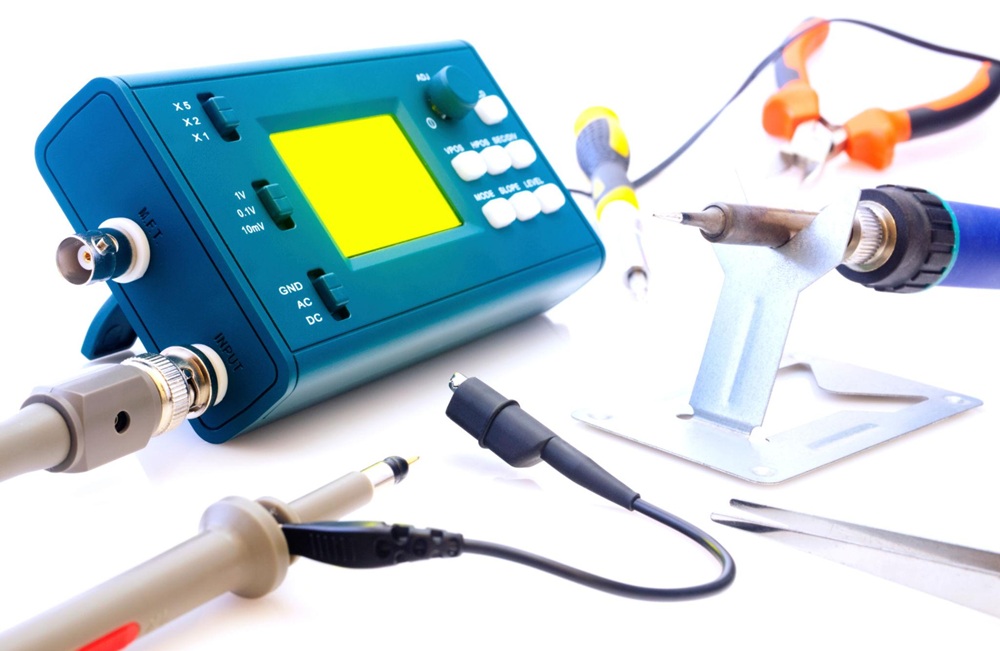

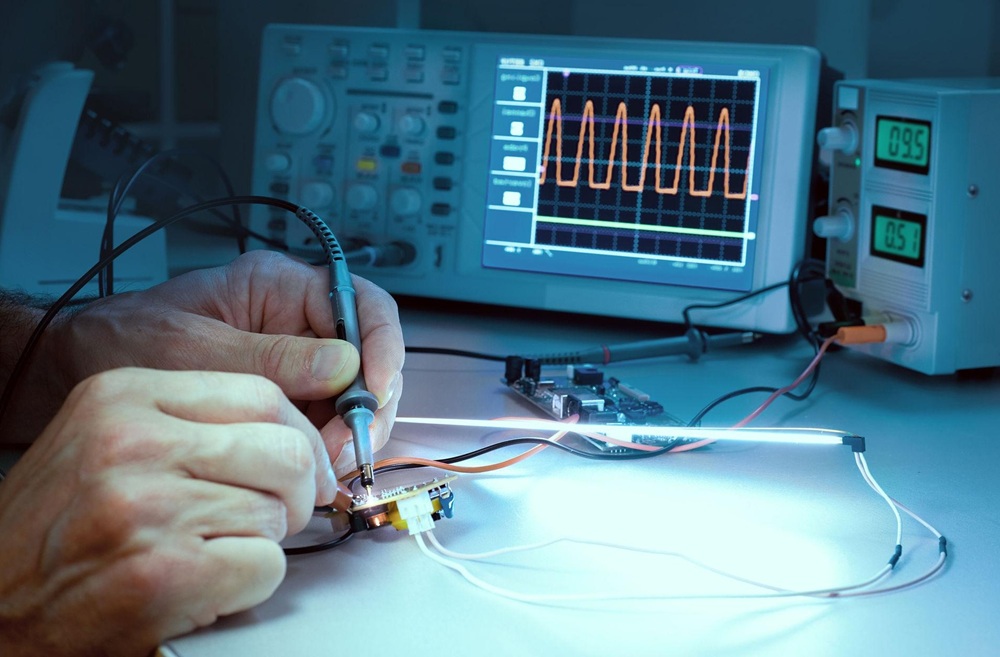

Kako osciloskop radi u pravim mjerenjima

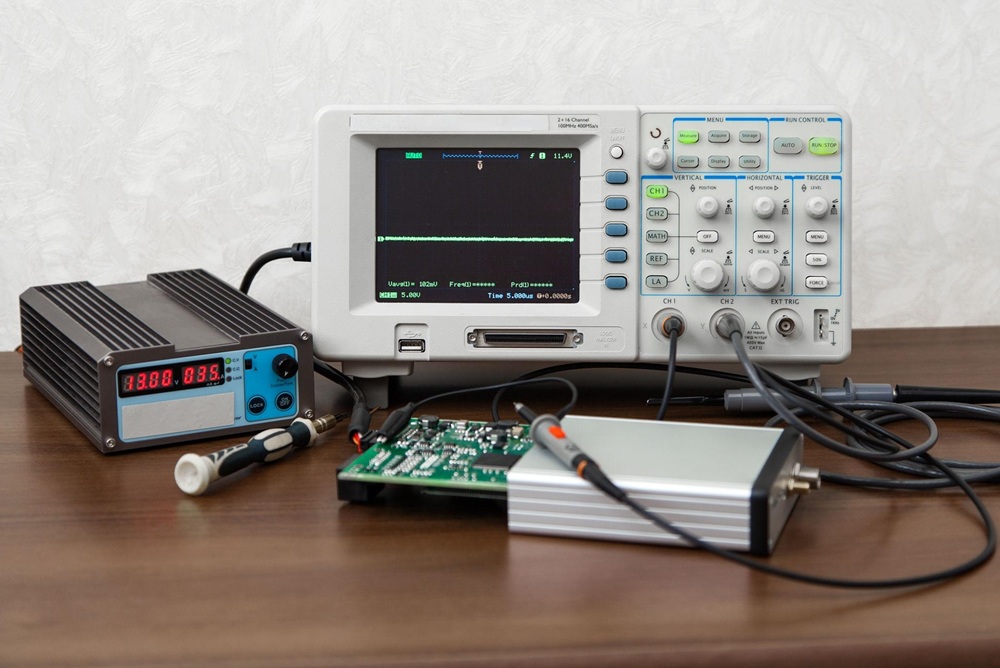

Prije mjerenja signala, raspored i kontrolni dijelovi osciloskopa obično se najprije pregledavaju. Moderni osciloskopi grupiraju kontrole prema funkciji kako bi ubrzali prilagodbu valnog oblika tijekom testiranja. Skaliranje signala, okidanje, alati za mjerenje i funkcije pohranjivanja kontinuirano se prilagođavaju dok oblik vala ne postane stabilan, jasan i spreman za analizu..

Tipični proces mjerenja počinje povezivanjem sonde, odabirom ulaznog kanala, podešavanjem naponske skale i postavljanjem vremenske osnove. Kada se oblik vala pojavi na ekranu, postavke okidača se uljepšavaju kako bi se spriječilo da signal pluta ili skače po prikazu. Nakon stabilizacije, mjerenja poput napona, frekvencije, širine impulsa, vremena uspona i vremenskih odnosa mogu se ispitati točnije..

Ulaz signala, sonde i osnovne kontrole

Rad osciloskopa obično počinje samo s povezivanjem signala. Vrhovni dio sonde povezuje se s području ispitivanja, dok se spojna kopča povezuje s referencom uzemljenja kruga. Loša povezanost uzemljenja može uvesti šum, nestabilnost oblika vala ili izobličena mjerenja, stoga se uzemljenje obično pažljivo provjerava prije nego što započne bilo koja detaljna analiza..

Prednji dio osciloskopa sadrži kontrole koje se najčešće koriste tijekom testiranja. Prikazni ekran pokazuje oblik vala u stvarnom vremenu, dok okolni gumbi, tipke i izbornici omogućuju brze prilagodbe tijekom mjerenja. Analogni ulazni konektori, terminali za kompenzaciju sonde, USB priključci, kontrole automatskog postavljanja i gumbe za pokretanje/zaustavljanje obično su grupirani oko zaslona radi bržeg pristupa tijekom rješavanja problema..

Moderni osciloskopi također uključuju komunikacijske i vanjske priključne sučelja koja proširuju funkcionalnost iznad osnovnog prikaza valnog oblika. Mnogi modeli pružaju LAN priključke, USB sučelja, izlaze okidača i terminale izlaza promašaja/uspjeha za automatizaciju i daljinsko upravljanje. Tijekom ispitivanja, snimke valnog oblika, CSV datoteke mjerenja i zabilježeni podaci signala mogu se izravno prenijeti na računalo za dokumentaciju ili duboku analizu. U automatiziranim okruženjima, izlazi okidača često su sinkronizirani s drugim instrumentima tako da više uređaja može raditi zajedno tijekom mjerenja..

Horizontalne, vertikalne i prilagodbe okidača

Horizontalna, vertikalna i okidačka podešenja kontinuirano rade zajedno tijekom postavljanja valnog oblika. Ova područja se rijetko podešavaju odvojeno jer stabilnost signala i jasnoća prikaza ovise o ravnoteži sve tri zajedno..

Vertikalne kontrole prilagođavaju amplitudu valnog oblika i poziciju na ekranu. Nakon povezivanja sonde, gumb za naponsku skalu se okrene dok valni oblik ne zauzme jasno područje prikaza bez preklapanja izvan granica ekrana. Ako valni oblik izgleda premalen, napon se smanjuje kako bi se manje pojedinosti signala lakše pregledale. Ako valni oblik prelazi visinu ekrana, raspon se povećava kako bi se spriječila distorzija na prikazu. Pozicijske kontrole pomiču valni oblik prema gore ili dolje, što postaje posebno korisno prilikom usporedbe višestrukih signala istovremeno..

Horizontalne kontrole upravljaju vremenom valnog oblika na ekranu. Podešavanje vremenske osnove mijenja koliko se vremena predstavlja po svakom dijelu ekrana. Brzi digitalni signali često zahtijevaju kraće vremenske skale kako bi se jasnije otkrile uske pulsacije i rubovi prijelaza, dok sporiji signali zahtijevaju duže vremenske skale za promatranje postupnog kretanja valnog oblika tijekom duljih vremenskih razdoblja. Horizontalne pozicijske kontrole pomiču valni oblik lijevo ili desno kako bi važni događaji mogli biti usklađeni s mrežom ekrana radi točnije analize vremena. Neki osciloskopi također uključuju načine kotrljanja ili pomicanja za praćenje dugotrajnih ispitivanja..

Kontrole okidača stabiliziraju prikaz valnog oblika definiranjem kada započinje snimanje valnog oblika. Bez pravilnog okidanja, signal se može neprekidno kretati preko ekrana, otežavajući detaljno promatranje. Odabire se Automatski, Normalan ili Jednokratni način za podešavanje razine okidača na određenu naponsku točku unutar raspona signala. Svaki put kada valni oblik prijeđe tu točku, akvizicija počinje s istog mjesta, držeći valni oblik stabilnim na prikazu. Okidanje na uzlaznom rubu se često koristi za ponavljajuće signale, dok je jednokratno okidanje poželjno prilikom snimanja kvarova, propuštenih pulsacija, ili iznenadnih naponskih vrhova koji se javljaju samo jednom..

Mjerenje i analiza valnih oblika

Nakon što valni oblik postane stabilan, postavke prikaza se prilagođavaju za mjerenje i analizu. Funkcija Automatskog podešavanja se često koristi prva jer automatski podešava naponske skale, postavke vremenske osnove i konfiguraciju okidača kako bi brzo proizvela upotrebljiv valni oblik. To pruža početnu točku koja se kasnije može fino podesiti ručno za točniju analizu..

Tijekom rješavanja problema, načini Rada i Pauze se često izmjenjuju dok se provjerava ponašanje signala. Pauziranje valnog oblika omogućuje bliže ispitivanje vremenskih odnosa, prenapona, oscilacija, izobličenja pulsacije i buke koja može biti teška za opservaciju tijekom neprekidnog ažuriranja prikaza..

Moderni digitalni osciloskopi mogu automatski mjeriti parametre poput vršnog napona, frekvencije, širine pulsacije, vremena uspona i vremenskih intervala. Mnogi modeli izravno prikazuju ove vrijednosti na ekranu dok akvizicija valnog oblika nastavlja u stvarnom vremenu. Neki osciloskopi također uključuju funkcije matematike valnog oblika, pohranu referentnih valnih oblika, kontrole uvećanja i alate za usporedbu signala za detaljnu analizu signala tijekom otklanjanja pogrešaka i provjere kvarova. Tijekom ispitivanja visok brzi signali, mali dijelovi valnog oblika se često uvećavaju kako bi se bliže pregledali prijelazi rubova, oscilacije, prenaponi i prijelazna buka..

Funkcije pohrane, poziva i prijenosa podataka

Moderni digitalni osciloskopi mogu pohranjivati valne oblike, snimke zaslona, postavke instrumenta i CSV datoteke mjerenja koristeći internu memoriju ili vanjske USB uređaje za pohranu. Tijekom ispitivanja, podaci o valnom obliku često se spremaju prije nego što se promijene sonde, podeše postavke okidača ili ponovo povežu krugovi. To omogućuje da se ranija mjerenja pregledaju kasnije bez ponavljanja cijelog postupka postavljanja..

Pohranjeni valni oblici također se mogu uspoređivati s novokapljenim signalima tijekom rješavanja problema kako bi se učinkovitije identificirali vremenske razlike, varijacije napona ili nestabilna ponašanja. Mnogi osciloskopi uključuju USB Host priključke na prednjoj ploči za brzi prijenos datoteka. Nakon umetanja USB uređaja, snimke zaslona i podaci o valnom obliku mogu se spremiti izravno putem izbornika prikaza i kasnije otvoriti na računalu za izvještavanje, dokumentaciju ili dublju analizu signala..

Kako optimizirati performanse osciloskopa

Poboljšanje performansi osciloskopa nije samo stvar korištenja bržeg hardvera. U mnogim slučajevima, performanse ovise o tome kako je instrument konfiguriran prije nego što ispitivanje započne. Pažljivo podešavanje postavki akvizicije, obrade valnog oblika, metoda pohrane i ponašanja kalibracije može značajno poboljšati brzinu snimanja valnog oblika, smanjiti vrijeme čekanja i održati stabilna mjerenja tijekom dugih testnih sesija..

Dobro optimizirana postavka također čini rad s valnim oblicima lakšim tijekom otklanjanja pogrešaka. Signali se pojavljuju brže na ekranu, ažuriranja valnih oblika postaju responzivnija, a rezultati mjerenja mogu se prikupljati s manje prekida. U automatskim okruženjima ispitivanja, pravilna optimizacija pomaže smanjiti kašnjenja između osciloskopa i vanjskih sustava, posebno kada se velike količine podataka o valnim oblicima neprekidno obrađuju .

Započnite s čistom i stabilnom postavkom

Uobičajena metoda optimizacije je započeti iz poznatog radnog stanja. Prije povezivanja ispitnog signala, osciloskop se često vraća na svoju zadanu postavku ili se najprije učitava spremljena konfiguracijska datoteka. To sprječava starije postavke da ometaju nova mjerenja i pomaže u održavanju dosljednih uvjeta ispitivanja kroz ponovljene eksperimente .

Nakon što se postavka učita, nepotrebne funkcije obično se onemogućavaju jednu po jednu. Neiskorišteni ulazni kanali, automatska mjerenja, matematičke operacije valnih oblika, funkcije dekodiranja i alati za analizu svi troše procesorske resurse čak i kada nisu aktivno potrebni. Isključivanje ovih značajki smanjuje unutarnje opterećenje obrade i omogućuje osciloskopu da brže reagira tijekom prikupljanja .

Na primjer, kada se mjeri samo jedan signal, neiskorišteni kanali često se onemogućavaju umjesto da ostanu aktivni u pozadini. To smanjuje aktivnost prikaza valnih oblika i poboljšava učinkovitost prikupljanja, posebno tijekom mjerenja velikih brzina .

Smanjite procese i komunikacijska kašnjenja

Tijekom prikupljanja valnih oblika, osciloskop neprekidno obrađuje dolazne podatke dok obnavlja prikaz i komunicira s vanjskim sustavima. Ako previše zadataka obrade radi istovremeno, brzina snimanja valnih oblika i odziv sustava mogu se postupno usporiti .

Kako bi se poboljšala izvedba, neki osciloskopi omogućuju da se sustav prikaza djelomično ili potpuno isključi dok se unutarnje prikupljanje valnih oblika nastavlja. U ovom načinu rada utroškovi resursa za obnavljanje grafike su manji, što omogućuje osciloskopu da se usredotoči više na procesiranje okidača, hvatanje signala, pohranu valnih oblika i internu analizu. Ovaj pristup je posebno koristan u automatskom ispitivanju proizvodnje gdje operateri ne trebaju neprekidno pratiti valni oblik .

Velike datoteke valnih oblika također mogu stvoriti uska grla prilikom prijenosa. Kada se svaki valni oblik odmah prenosi na vanjsko računalo, komunikacijska kašnjenja se akumuliraju i smanjuju učinkovitost testiranja. Mnogi osciloskopi stoga najprije obrađuju mjerenja valnih oblika interno. Umjesto prijenosa cjelokupnih skupova podataka o valnim oblicima, instrument izračunava vrijednosti poput frekvencije, vremena uspona, širine impulsa i vršne napetosti interno, a zatim prenosi samo konačne rezultate mjerenja. To znatno smanjuje komunikacijski promet i skraćuje vrijeme prijenosa .

Za ponovljeno snimanje valnih oblika, način rada sekvencijalnog prikupljanja često se aktivira. Više segmenata valnih oblika se prvo pohranjuje u unutarnju memoriju, a zatim se kasnije prenose u grupiranim paketima. To smanjuje ponovljena komunikacijska prekida između snimanja i poboljšava ukupnu brzinu prikupljanja. Neki osciloskopi također podržavaju izravnu pohranu valnih oblika u unutarnju memoriju, čvrste diskove ili lokalne tvrde diskove tako da mjerenja mogu nastaviti bez čekanja na trenutne vanjske prijenose .

Brzina komunikacije između osciloskopa i vanjskih računala također utječe na ukupnu izvedbu. U automatskim sustavima, naredbe za valne oblike i podaci neprekidno putuju kroz USB ili mrežne veze, što može uvesti primjetna kašnjenja tijekom ispitivanja velikih brzina. Neki napredni osciloskopi smanjuju ovu prekomjernu potrošnju dopuštajući kontrolnom softveru da radi izravno unutar operativnog sustava osciloskopa. Kako se obrada valnih oblika i kontrola softvera odvijaju unutar istog uređaja, odgovor na naredbe postaje brži, a rukovanje podacima učinkovitije .

Izvedba se može dodatno poboljšati minimiziranjem nepotrebnih proračuna u stvarnom vremenu i neaktivnih funkcija analize. Broj aktivnih zadataka obrade često se smanjuje kako bi se osciloskop mogao usredotočiti na brže prikupljanje valnih oblika. Funkcije snimanja trendova također mogu pomoći u smanjenju prekomjerne opterećenosti prijenosa pohranjivanjem mjernih vrijednosti interno tijekom vremena i kasnijim prijenosom većih grupiranih skupova podataka umjesto da se šalje svako pojedinačno mjerenje odmah .

Poboljšajte stabilnost dugoročnog mjerenja

Optimizacija performansi također uključuje održavanje stabilnih mjerenja tijekom dugih razdoblja rada. Kalibracijsko ponašanje izravno utječe na točnost valnog oblika i kontinuitet ispitivanja .

Prije nego što počne automatizirano testiranje, vertikalna skala, brzina uzorkovanja i postavke akvizicije obično se unaprijed konfiguriraju. To omogućava završetak unutarnje kalibracije prije nego što započnu kontinuirana mjerenja i pomaže smanjiti neočekivane pauze tijekom rada.

Promjene temperature unutar osciloskopa također mogu pokrenuti događaje automatske rekavitacije. U stabilnim sobnim temperaturama, automatska kompenzacija temperature ponekad se isključuje kako bi se smanjili nepotrebni prekidi kalibracije. Međutim, ova prilagodba se obično vrši samo kada su mjerni uvjeti pažljivo kontrolirani i kada je točnost oblika vala već verificirana.

Za testiranje dugog trajanja, održavanje stabilnih uvjeta okoline, minimiziranje ponovljenih promjena postavki i smanjivanje nepotrebnog obrade oblika vala svi doprinose pouzdanijem radu osciloskopa i besprijekornijoj analizi signala.

Kako brzo odabrati pravi osciloskop

Odabir osciloskopa postaje puno lakši kada su zahtjevi signala jasni od samog početka. Različiti krugovi proizvode različita ponašanja oblika vala, pa osciloskop mora odgovarati stvarnim uvjetima testiranja umjesto da se oslanja samo na opće specifikacije. Tijekom odabira, propusnost, brzina uzorkovanja, dubina memorije, mogućnosti okidanja, tip sonda i funkcije analize obično se uspoređuju zajedno jer te specifikacije izravno utječu na točnost oblika vala i učinkovitost otklanjanja grešaka.

Praktičan proces odabira često počinje identificiranjem tipa signala, procjenom najviše frekvencije signala i odlučivanjem uključuje li mjerenje spore analogne signale, brze digitalne rubove, moćnu elektroniku, komunikacijske sabirnice ili mješovite signale. Kada su ovi uvjeti jasni, neprikladni modeli mogu se brzo eliminirati.

Razumijete signal prije odabira osciloskopa

Prvi korak je točno razumijevanje kakav signal treba izmjeriti. Prije provjeravanja specifikacija osciloskopa, ponašanje kruga, očekivani oblik vala, brzina signala i radno okruženje obično se prvo ispituju.

Nekoliko karakteristika signala snažno utječe na odabir osciloskopa. To uključuje frekvencijski opseg, vrijeme uspona, širinu impulsa, ponavljanje oblika vala, stabilnost signala i broj potrebnih kanala. Na primjer, otklanjanje grešaka niskofrekventnog napajanja zahtijeva vrlo različite performanse osciloskopa u usporedbi s analizom visok brzinom komunikacijskog signala.

Ako se više signala mora promatrati istovremeno, dodatni kanali postaju važni. Tijekom digitalne analize vremena, signali sata, podaci i događaji okidanja često se uspoređuju jedan pored drugog na istom ekranu. U tim situacijama, broj kanala i sinhronizacija oblika vala izravno utječu na brzinu i učinkovitost otklanjanja grešaka.

Razumijevanje signala prvo sprječava pretjeranu potrošnju na nepotrebne značajke dok se izbjegava podkapacitet opreme koja ne može uhvatiti važne detalje oblika vala.

Propusnost, brzina uzorkovanja i dubina memorije

Propusnost, brzina uzorkovanja i dubina memorije rade zajedno tijekom stvarnih mjerenja osciloskopa. Ove specifikacije često se navode odvojeno u tehničkim listovima, ali se obično ocjenjuju zajedno jer točnost oblika vala ovisi o tome koliko dobro sva tri rade kao cjelovit sustav.

Propusnost određuje najvišu frekvenciju koju osciloskop može točno mjeriti. To se obično navodi na −3 dB točki, gdje amplituda izmjerenog signala pada na oko 70,7% izvorne razine signala. Za pouzdanu reprodukciju oblika vala, propusnost osciloskopa obično se odabire najmanje pet puta viša od najviše frekvencijske komponente signala. Na primjer, signali koji sadrže frekvencijske komponente do 100 MHz često se mjere pomoću osciloskopa s propusnošću najmanje 500 MHz kako bi se očuvala forma vala i točnost rubova. Kada je propusnost preniska, rubovi oblika vala postaju zaobljeni, oblici impulsa gube detalje, a visoke frekvencijske informacije mogu potpuno nestati. Ove distorzije mogu sakriti stvarne probleme signala ili učiniti zdrave oblike vala da izgledaju nedovoljno tijekom otklanjanja grešaka.

Brzina uzorkovanja određuje koliko puta u sekundi oscilloskop pretvara analogni signal u digitalne valne podatke. Veće brzine uzorkovanja hvataju više detalja o obliku vala i smanjuju rizik od propuštanja uskih impulsa ili kratkotrajnih događaja. U većini praktičnih mjerenja, brzina uzorkovanja obično se postavlja najmanje pet puta višom od najviše frekvencije signala. Veći omjeri preuzorkovanja također su poželjni za brze prijelaze i složene oblike valova. Na primjer, mjerenje signala od 200 MHz obično zahtijeva brzine uzorkovanja iznad 1 GS/s za stabilnu rekonstrukciju oblika vala. Niske brzine uzorkovanja mogu stvoriti probleme s nedovoljnim uzorkovanjem gdje oblici vala izgledaju iskrivljeno, nestabilno ili potpuno različito od stvarnog ponašanja kruga. Veća gustoća uzorkovanja također poboljšava točnost povećanja jer više točaka valova ostaje dostupno tijekom detaljne inspekcije.

Dubina memorije određuje koliko uzoraka oblika vala oscilloskop može pohraniti tijekom jednog preuzimanja. To postaje posebno važno kada se hvataju dugi periodi oblika vala uz održavanje visoke razlučivosti uzorkovanja. Dubina memorije izravno ovisi o brzini uzorkovanja i količini vremena oblika vala prikazanog na ekranu.

Odnosi su:

Dubina pohrane=Brzina uzorkovanja×Vrijeme prikazivanja

Na primjer, hvatanje oblika vala na 1 GS/s tijekom 10 ms zahtijeva otprilike 10 milijuna točaka uzorka dubine memorije. Ako je dostupna memorija previše mala, oscilloskop može automatski smanjiti brzinu uzorkovanja tijekom dugih preuzimanja, smanjujući detalje oblika vala i potencijalno skrivajući kratkotrajne greške ili vremenske pogreške. Duboka memorija je posebno vrijedna kada se dijagnosticiraju povremeni problemi sa signalom skriveni unutar dugih snimanja oblika vala. Također se provjerava responzivnost oscilloskopa kada je omogućena duboka memorija jer neki modeli postaju primjetno sporiji na maksimalnim postavkama memorije.

Kvaliteta prikaza i izvedba okidača

Responzivnost prikaza i performanse okidača izravno utječu na brzinu i učinkovitost otklanjanja grešaka u elektronskim sustavima. Čak i kada dva oscilloskopa imaju slične specifikacije na papiru, praktično funkcioniranje može se činiti vrlo različitim ovisno o brzini renderiranja oblika vala, responzivnosti izbornika i ponašanju okidača.

Responzivan prikaz omogućava glatku prilagodbu oblika vala tijekom testiranja. Oblik vala trebao bi se brzo ažurirati kada se promijene postavke skaliranja, povećanja ili okidača. Brzo osvježavanje oblika vala također pomaže otkriti povremene greške koje se pojavljuju povremeno. Tijekom testiranja, jasnoća oblika vala, glatkoća ekrana, raspored izbornika i čitljivost prikaza često se uspoređuju dok se postavke mjerenja ponavljaju. Jasan i responzivan prikaz smanjuje umor tijekom dugih sesija otklanjanja grešaka i poboljšava brzinu analize oblika vala.

Izvedba okidača postaje jednako važna tijekom naprednog otklanjanja grešaka. Osnovno okidanje na rubu dobro funkcionira za ponavljajuće signale, ali teži zadaci otklanjanja grešaka često zahtijevaju napredne funkcije okidača sposobne izolirati greške, uske pulse, abnormalne širine impulsa, izgubljene prijelaze ili vremenske povrede. Umjesto da neprekidno prikazuje svu aktivnost oblika vala, oscilloskop se fokusira samo na odabrane uvjete okidača.

Tijekom otklanjanja grešaka, značajno vrijeme često se provodi prilagođavanjem uvjeta okidača jer male promjene okidača mogu odrediti hoće li se rijetki događaji oblika vala brzo pojaviti ili ostati skriveni dulje vrijeme. Za povremene pogreške, okidanje jednim udarcem postaje posebno korisno jer oscilloskop hvata abnormalni događaj jednom i smrzava oblik vala za detaljnu inspekciju. Jaka izvedba okidača značajno poboljšava učinkovitost otklanjanja grešaka u visok brzim digitalnim sustavima i komunikacijskim krugovima.

Uobičajene pogreške oscilloskopa i problemi s mjerenjem

Čak i kada oscilloskop ima dovoljnu propusnost i napredne funkcije mjerenja, netočni rezultati mogu se pojaviti ako je postavka mjerenja pogrešna. Mnogi problemi oblika vala ne uzrokuje sam krug, već pogreške u konfiguraciji okidača, nepravilne veze sonde, problemi sa uzemljenjem ili pogrešne postavke oscilloskopa. Tijekom otklanjanja grešaka, ove pogreške mogu stvoriti oblike vala koji dovode do zavaravajućih rezultata koji uzrokuju da zdrav krug izgleda neispravno ili skrivaju stvarne probleme sa signalom.

U stvarnim okruženjima testiranja, značajno vrijeme često se provodi provjeravajući uzrokuje li abnormalno ponašanje oblika vala krug ili sama postavka mjerenja. Razumijevanje najčešćih pogrešaka oscilloskopa pomaže poboljšati točnost mjerenja, ubrzava otklanjanje grešaka i sprječava nepotrebnu zamjenu komponenti ili pogrešne izmjene kruga.

Loše postavke okidača i nestabilni oblici vala

Jedan od najčešćih problema s oscilloskopima je nestabilan ili kontinuirano pomičući valni oblik. U mnogim slučajevima to se događa jer sustav okidanja nije pravilno konfiguriran. Bez odgovarajućeg okidanja, oscilloskop neprestano započinje akviziciju valnog oblika na nasumičnim točkama unutar ciklusa signala, što uzrokuje da valni oblik lutaju po ekranu.

Nestabilnost okidanja postaje posebno uočljiva prilikom mjerenja visok brzi digitalni signala, pulznih nizova ili bučnih prekidačkih valnih oblika. Ako je razina okidanja postavljena previsoko ili prenisko, oscilloskop može zatajiti u dosljednom zaključavanju ispravnog prijelaza signala.

Ovaj se problem često ispravlja sporim podešavanjem razine okidanja dok se u isto vrijeme prati stabilnost valnog oblika u stvarnom vremenu. Odabir pravilnog načina okidanja također poboljšava dosljednost valnog oblika. Okidanje na rubu dobro funkcionira za ponavljajuće signale, dok se jednokratno okidanje obično koristi za hvatanje nepravilnih kvarova, naponskih vrhova ili nestalih impulsa koji se javljaju samo jednom.

Šum također može utjecati na točnost okidanja. U bučnim električnim okruženjima, filtriranje okidanja ili podešavanja spajanja signala koriste se za smanjenje lažnog okidanja.

Pogrešna Kompenzacija Sonda

Problemi s kompenzacijom sonde mogu značajno izobličiti oblik valnog oblika, posebno prilikom mjerenja brzih digitalnih rubova ili visokofrekventnih signala. Čak i kada sam oscilloskop ispravno radi, nekompenzirana sonda može uvesti prekomjerno, zaobljene rubove, prelijevanje ili pogrešno ponašanje impulsa na prikazu.

Pasivne sonde obično zahtijevaju podešavanje kompenzacije prije korištenja. Ovaj proces usklađuje karakteristike sonde s ulaznom fazom oscilloskopa kako bi signal ostao točan na različitim frekvencijama.

Tijekom postavljanja, sonda se spaja na kalibracijski izlaz oscilloskopa kako bi se promatrala referentna kvadratna valna forma. Zaobljeni rubovi valnog oblika ukazuju na nedovoljnu kompenzaciju, dok oštro prelijevanje blizu rubova ukazuje na prekomjernu kompenzaciju. Kondenzator za kompenzaciju sonde se tada podešava dok kvadratna valna forma ne postane ravna i stabilna.

Kompenzacija sonde je posebno važna tijekom mjerenja velike brzine jer mala izobličenja valnog oblika mogu dovesti do pogrešne analize vremena ili lažne interpretacije signala.

Ograničenja Propusnosti i Uzorkovanja

Ograničenja oscilloskopa mogu također stvoriti obmanjujuće rezultate mjerenja. Kada je propusnost preniska, brzi rubovi valnog oblika postaju zaobljeni, a detalji visokofrekventnog signala mogu nestati. To može učiniti da prekidački krugovi, komunikacijski signali ili valni oblici sata izgledaju sporije ili čišće nego što zapravo jesu.

Niske brzine uzorkovanja stvaraju drugi problem. Ako oscilloskop ne uzorkuje signal dovoljno brzo, rekonstrukcija valnog oblika postaje netočna. Uski impulsi mogu potpuno nestati, a prikazani valni oblik možda više neće predstavljati stvarno ponašanje kruga.

Ovi problemi postaju ozbiljniji tijekom analize brzih digitalnih signala, RF mjerenja i ispitivanja električne energije gdje brze tranzicije sadrže važne informacije o signalu.

Ovi problemi obično se izbjegavaju korištenjem oscilloskopa s propusnošću i brzinama uzorkovanja mnogo većim od frekvencije signala. Veća gustoća uzorkovanja također poboljšava točnost uvećanja jer više podataka o valnom obliku ostaje dostupno tijekom detaljnog pregleda.

Dubina memorije također može utjecati na kvalitetu valnog oblika. Ako oscilloskop automatski smanji brzinu uzorkovanja kako bi podržao duže vrijeme akvizicije, mali kvarovi ili kratkotrajni problemi mogu postati skriveni unutar akvizicije.

Šum, Uzemljavanje i Problemi s Izobličenjem Signala

Problemi s uzemljavanjem su još jedan veliki izvor netočnog ponašanja valnog oblika. Loša uzemljena veza može uvesti dodatni šum, nestabilno okidanje, prelijevanja ili izobličene rubove signala tijekom mjerenja.

Dugi uzemljeni vodići sonde često djeluju poput malih antena koje prikupljaju okolnu električnu smetnju. U prekidačima napajanja ili visokofrekventnim krugovima, ovaj nepoželjni šum može se pojaviti izravno na prikazu valnog oblika i otežati analizu signala.

Problemi sa šumom često se smanjuju skraćivanjem uzemljene veze sonde i održavanjem malog mjernog kruga. Pravilno uzemljavanje također poboljšava stabilnost okidanja i smanjuje izobličenje valnog oblika tijekom mjerenja brzih rubova.

Izobličenje signala može se također dogoditi kada sonda previše opterećuje krug. Svaka sonda dodaje otpor, kapacitet i induktivitet mjernoj točki. U osjetljivim ili visok brzim krugovima, prekomjerno opterećenje sonde može promijeniti stvarno ponašanje signala dok se mjerenje odvija.

Aktivne sonde, diferencijalne sonde i sonde s malim kapacitetom često se koriste u ovim situacijama jer smanjuju opterećenje kruga i poboljšavaju točnost mjerenja.

Ekološka ometanja također mogu utjecati na kvalitetu oblika vala. Ublizini prisutni motori, prekidački napajanja, bežični uređaji ili slabo zaštićeni kablovi mogu uvesti neželjeni električni šum u sustav mjerenja. Tijekom otklanjanja poteškoća, sumnjivi oblici vala često se ponovno provjeravaju promjenom položaja sonde, poboljšanjem uzemljenja ili privremenim izoliranjem obližnjih izvora šuma.

Osciloskop vs Ostali elektronički testni instrumenti

Različiti elektronički testni instrumenti dizajnirani su za različite zadatke mjerenja. Iako se neke funkcije mogu preklapati, osciloskopi, multimetri i logički analizatori rješavaju vrlo različite probleme otklanjanja poteškoća i analize. Razumijevanje tih razlika može pomoći u odabiru pravog instrumenta za mjernu okolinu umjesto oslanjanja na jedan alat za svaku situaciju.

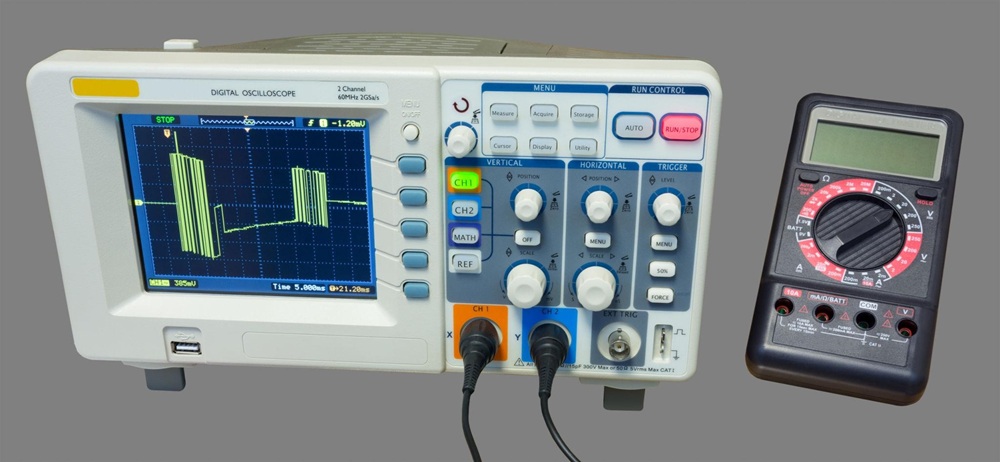

Osciloskop vs Multimetar

Multimetar uglavnom mjeri stabilne električne vrijednosti kao što su napon, struja, otpor, kontinuitet i ponekad frekvencija ili kapacitet. Često se koristi za osnovno električno otklanjanje poteškoća, provjeru napajanja i testiranje komponenti.

Osciloskop mjeri napon tijekom vremena i izravno prikazuje oblik vala na ekranu. Umjesto da pokazuje samo jednu numeričku vrijednost, otkriva kako se signal neprekidno mijenja tijekom rada. To omogućuje promatranje oblika vala, vremenskog ponašanja, šuma, oscilacija, grešaka, pretjeranog napon, širine pulseva i prijelaza signala koje multimetar ne može pokazati.

Na primjer, multimetar može potvrditi da mjera napajanja iznosi 5 V ispravno, dok osciloskop može otkriti postoje li brzi naponni izboji, šum poniranja ili nestabilni prekidački događaji na istoj liniji. Tijekom otklanjanja poteškoća u visokom brzinom digitalnom okruženju, vidljivost oblika vala postaje izuzetno važna.

U mnogim okruženjima za popravak i razvoj, multimetri i osciloskopi koriste se zajedno jer svaki instrument pruža različite vrste električnih informacija.

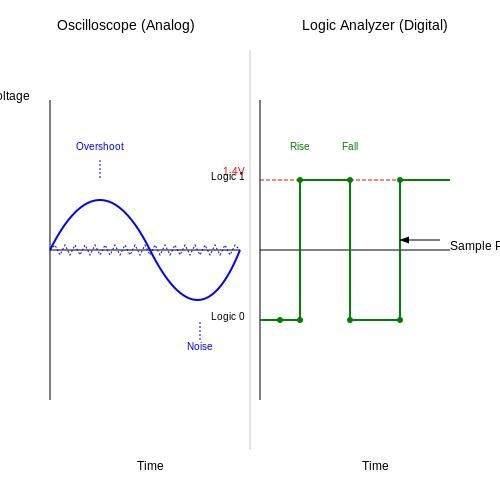

Osciloskop vs Logički analizator

Osciloskopi i logički analizatori koriste se za analizu signala, ali se fokusiraju na različite vrste mjerenja.

Osciloskop bilježi analogno ponašanje oblika vala s detaljnim informacijama o naponu i vremenu. Koristan je za ispitivanje problema integriteta signala kao što su oscilacije, pretjerani napon, spora prijelazna vremena, kupnja šuma i izobličenje analognog oblika vala. Osciloskopi također pomažu provjeriti razine napona, vremena uspona, kvalitetu impulsa i vremenske odnose u mješovitim analognim i digitalnim sustavima.

Logički analizator fokusira se uglavnom na digitalne logičke stanja i višekanalske vremenske odnose. Umjesto da prikazuje detaljne obliku analognih valova, tumači signale kao visoke i niske logičke razine kroz mnogo kanala istovremeno. Ovo postaje posebno korisno prilikom otklanjanja problema komunikacijskih sabirnica, digitalnih vremenskih sekvenci, adresnih linija, kontrolnih signala i aktivnosti procesora.

Na primjer, osciloskop može otkriti da ivica sata sadrži oscilacije ili nestabilne prijelaze, dok logički analizator može pokazati kako taj isti signal sata utječe na vremensko usklađivanje komunikacije preko više digitalnih kanala.

Moderna okruženja za otklanjanje poteškoća često kombiniraju oba instrumenta jer kvaliteta analognog oblika vala i digitalno vremensko ponašanje često utječu jedni na druge tijekom otklanjanja poteškoća na razini sustava.

Moderni trendovi osciloskopa i napredne značajke

Moderni osciloskopi nastavljaju se razvijati izvan osnovne funkcije prikaza i mjerenja oblika vala. Mnogi modeli sada uključuju ugrađeno dekodiranje protokola za sučelja kao što su I2C, SPI, UART, CAN, USB i Ethernet, omogućujući analizu komunikacijskih podataka izravno uz aktivnost oblika vala.

Mješoviti signalni osciloskopi kombiniraju analizu analognog oblika vala s praćenjem digitalnih logičkih kanala, olakšavajući otklanjanje poteškoća u embedded sustavima i komunikacijskom hardveru unutar jednog instrumenta. USB osciloskopi također su postali uobičajeni u prenosivim i prostorno ograničenim okruženjima jer omogućuju prikupljanje oblika vala putem vanjskih računala umjesto velikih samostalnih sustava hardvera.

Daljinska analiza valnog oblika i kontrola putem mreže postaju sve važniji u automatiziranim laboratorijima i industrijskim sustavima testiranja. Mnogi oscilloskopi sada podržavaju daljinsko nadgledanje, povezanost s oblakom, automatsko izvještavanje i softverski kontrolirane radne tokove testiranja koji poboljšavaju dugoročnu učinkovitost mjerenja i upravljanje podacima.

Ove značajke nastavljaju proširivati ulogu oscilloskopa s jednostavnog preglednika valnog oblika u integriraniju platformu za otklanjanje grešaka i automatiziranu analizu.

Zaključak

Oscilloskopi ostaju bitni instrumenti za promatranje, mjerenje i rješavanje problema električnih signala u modernim elektroničkim sustavima. Njihova sposobnost prikazivanja promjena napona u stvarnom vremenu omogućuje analizu ponašanja valnog oblika, vremenskih odnosa, buke, grešaka, kvalitete impulsa i stabilnosti signala daleko učinkovitije od samih numeričkih mjerenja. Točna mjerenja oscilloskopa ovise ne samo o specifikacijama hardvera, kao što su propusnost, brzina uzorkovanja, dubina memorije i performanse okidača, već i o pravilnom rukovanju sondama, uzemljenju, konfiguraciji okidača i praksama optimizacije valnog oblika. Kako moderni sustavi postaju sve brži i složeniji, oscilloskopi sada kombiniraju analizu valnog oblika s automatskim mjerenjima, dekodiranjem protokola, otklanjanjem grešaka miješanih signala, daljinskom povezanošću i naprednim značajkama analize podataka. Ove sposobnosti nastavljaju proširivati ulogu oscilloskopa s jednostavnog preglednika valnog oblika u kritičnu platformu za analizu signala u stvarnom vremenu, validaciju sustava i napredno rješavanje problema u elektronici.
